| 产品描述： |

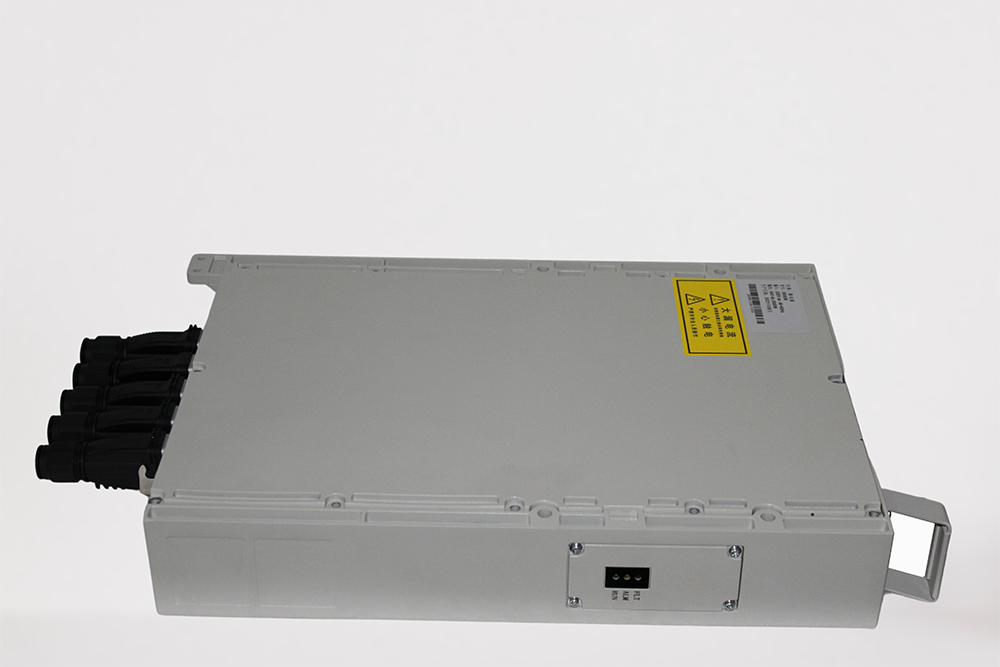

| 5G基站专用微电源产品集整流、配电、监控于一体，将交流电转换成稳定的 48V 直流电给电池充
电，在交流输入正常由旁路给RRU、AAU和交换机等负载供电，当交流掉电时由电池提供能量，逆变输出交
流电为负载供电，增加系统的供电可靠性。支持故障告警和实时监控数据上报给上级
网管。 |
|
资料下载： 点击下载  |
| 产品特征： |
系统特点:
-
硬件模块化
： 电源模块集整流、监控、配电、防雷于一体
；锂电模块集电池管理系统（BMS）；配电、防雷于一体
、模块无风扇设计，自然散热
− 体积小，重量轻
-
安装多样化
：支持抱杆；挂墙、槽钢、角钢多种安装场景
； 支持旗装和平装两种安装方式
。
-
组合灵活化： 支持电源模块与电源模块拼装
；支持电源模块与锂电模块拼装
；支持电源模块与 RRU 拼装
-
操作简单化 ： 单人安装
、所有场景均采用同一套安装件、免工勘

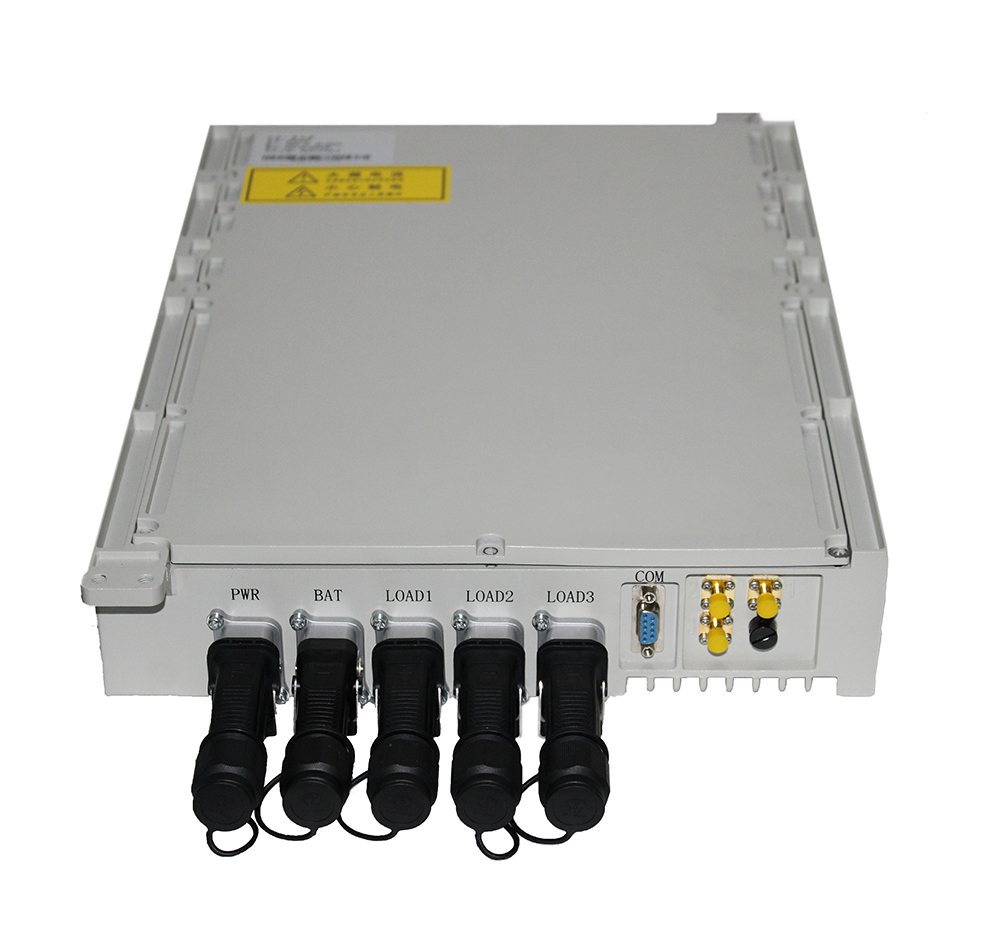

； 输入/输出端口和通讯信号端口采用快插端子，防呆、防反 ;支持即插即用，免参数、免通讯地址设置
-
扩展便捷化
:支持电源模块在线扩容，增加系统带负载能力
;支持锂电模块在线扩容，增加系统备电时间
-
维护简洁化
:支持远程监控
; 支持近端手机 APP 操作.
基本工作原理:
正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果市电故障，此时系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压低于46V上位机(可设定)电池低压告警点时，监控模块上报告警信号，直接关闭负载输出，整机不工作。当外部市电恢复，系统恢复正常工作状态（以上监控数据为系统默认值，用户可重新设置）。工作环境温度≥55℃，电源系统将需降功率输出。
|
| 技术参数： |
|
输入
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输入电压范围
|
90
|
220
|
290
|
Vac
|
|
|
输入频率
|
43
|
50
|
67
|
Hz
|
|
|
功率因数
|
0.99
|
|
|
|
|
|
输出
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输出电压范围
|
42
|
53.5
|
58
|
Vdc
|
|
|
输出电流范围
|
0
|
56
|
60
|
A
|
176～280VAC，最大输出功率3000W
|
|
纹波(峰峰值)
|
|
|
200
|
mv
|
|
|
输出效率
|
≥95
|
|
|
%
|
220Vac 输入
|
|
≥92
|
|
|
%
|
110Vac 输入
|
|
稳压精度
|
|
|
≤±0.6
|
%
|
|
|
负载调整率
|
|
|
≤±0.5
|
%
|
|
|
源调整率
|
|
|
≤±1
|
%
|
|
|
电话衡重杂音电压
|
≤2mV
|
|
|
|
|
|
宽频杂音电压
|
3.4〜150kHz频带内的宽频杂音电压应≤50mV。0.15〜30MHz频带内的宽频杂音电压应≤20mV。
|
|
|
峰—峰值杂音电压
|
0～20MHz频带内的峰—峰值杂音电压应≤200mV。
|
|
|
温度系数
|
小于±0.02%每度
|
|
|
开关机过冲幅度
|
小于±5%。
|
|
|
负载效应恢复时间（动态响应）
|
恢复时间小于200μs，超调量小于±5%*53.5Vdc
|
恢复时间是指直流输出电压变化量上升至大于稳压精度处开始，恢复至小于等于并不再超过稳压精度处
|
|
软启动
|
3～10s。
|
|
|
系统音响噪声要求
|
小于42dB
|
|
|
均分负载（并机工作）性能要求
|
可支持并联数量：≥4
均流度：小于等于±5%
|
负载为50%～100%额定输出电流时当某台电源出现异常时，应不影响系统的正常工作。
|
尺寸与重量：
电源尺寸：300mm*400mm*70mm，电池尺寸：300mm*400mm*100mm
电源重量：6.5kg 电池重量：15kg

|
|
|
