1.1 一般描述
正弦波逆变器通过对直流输入电源的转换，为用户提供稳定的、无失真的交流电；在商业用电停电的场所为必须工作的敏感设备提供输出电压和频率可选的电源。通过一个静态开关，逆变器也能够组成一个可靠的和经济型的在线式或后备式不间断电源（UPS）。

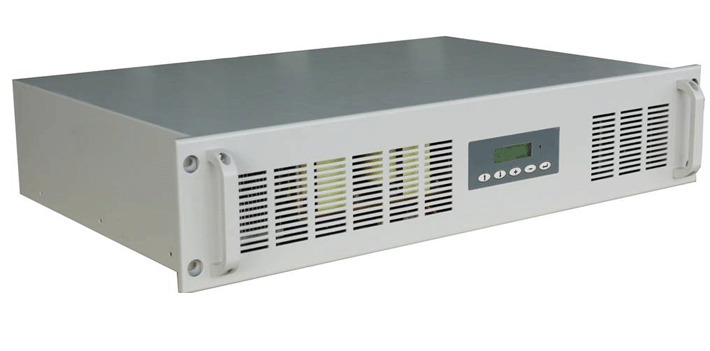

该机型为23英寸或者25英寸的机柜设计；也可以安装在机柜的前面板或者中央，这取决于固定边的位置和场所。
1.2 机型特性
表1-1:逆变器特性
|
机型编号
|
额定输出功率
(VA/W)
|
额定输入电压
(VDC)
|
输入电压范围 (VDC)
|
旁路电压范围 (VAC)
|
交流额定输出电流（Amp）
|
|
SNT－010AKS
|
1000/800
|
220
|
185～285
|
176～264
|
4.5
|
|
SNT－020AKS
|
2000/1600
|
220
|
185～285
|
176～264
|
9.1
|
|
SNT－030AKS
|
3000/2400
|
220
|
185～285
|
176～264
|
13.7
|
|
SNT－010BKS
|
1000/800
|
220
|
185～285
|
176～264
|
4.5
|
|
SNT－020BKS
|
2000/1600
|
220
|
185～285
|
176～264
|
9.1
|
|
SNT－030BKS
|
3000/2400
|
220
|
185～285
|
176～264
|
13.7
|
|
SNT－050AKS
|
5000/4000
|
220
|
185～285
|
176～264
|
22.7
|
|
SNT－060AKS
|
6000/4800
|
220
|
185～285
|
176～264
|
27.3
|
1.3 主要技术参数
|
项目名称
|
技术指标
|
|
模块额定输出功率
|
1kVA～6kVA
|
|
最大并联个数
|
12
|
|
直流
输入
|
额定电压（VDC）
|
110/220
|
|
电压允许范围（VDC）
|
176～286
|
|
旁
路
|
旁路转换时间
|
机械式≤10mS
|
|
输入交流电压允许范围（VAC）
|
176V～264V（可根据用户要求调整）
|
|
交
流
输
出
|
额定电压（VAC）
|
220
|
|
额定频率（Hz）
|
50/60
|
|
功率因数
|
0.8滞后
|
|
负载调整率
|
＜1％
|
|
频率精度
|
＜0.1％
|
|
峰值因数
|
3：1
|
|
波形失真度
|
阻性满载＜3％，非线性满载＜5％
|
|
效率（额定输入电压，阻性满载）
|
≥95％
|
|
动态响应（负载0～100％）
|
电压瞬变范围＜5%，瞬变响应恢复时间≤60mS
|
|
并联不均流度
|
＜5%额定电流有效值
|
|
过载能力
|
负载电流＜105％，连续工作
负载电流105～125％，持续10min
负载电流125～150％，持续1min
负载电流＞150％，60mS关机
|
|
绝缘
|
工频耐压
|
＞2.5kVAc，1min
|
|
绝缘电阻
|
＞2MΩ（500VDC）
|
|
环
境
条
件
|
噪音（1m）
|
＜45dB
|
|
工作环境温度
|
－5～+40℃
|
|
运输与存储温度
|
－40～70℃
|
|
湿 度
|
0～90%，无冷凝
|
|
海拔（m）
|
≤3000，1500～3000m每升高100m输出降额1%
|
|
保护功能
|
输入接反保护，输入欠压、过压保护，输出过载保护，输出短路保护，过温保护
|
|
