产品描述:
型号:10U-24080;产品名称:嵌入式240v通信高压直流电源系统;品牌:艾诺斯华达 ;加工定制:是,可定制各种非标准240V电源  ;输出电流:10A~80 A;输入电压:AC380 V/220VAC;输出电压:240 V;输出功率:22000 W;负载调整率:1% ;显示位数:4 ;显示精度:1% ;频率范围:50 HZ;产品认证:泰尔
资料下载: 点击下载
产品特征:

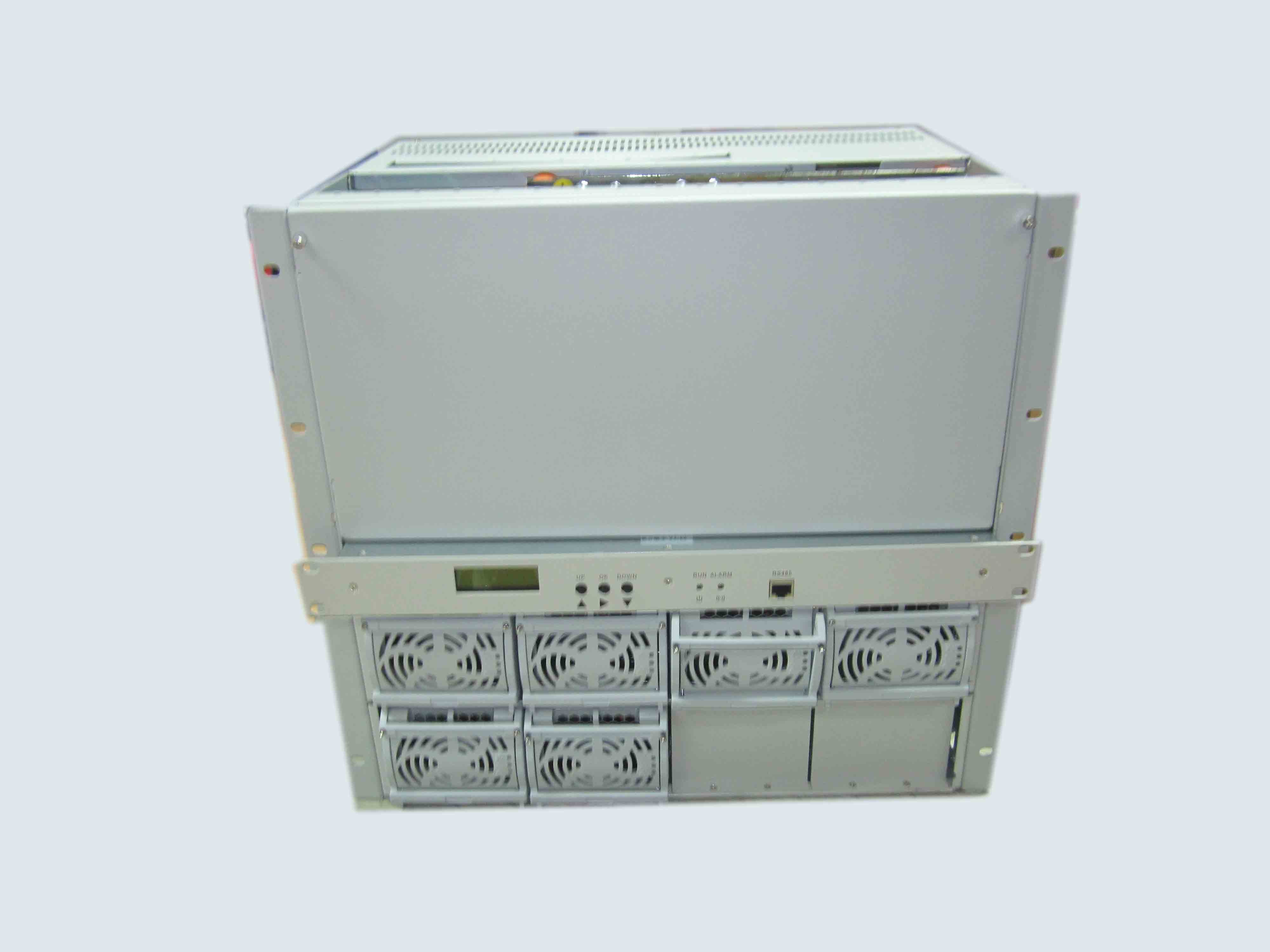

SRP10U-24080系列高压直流电源系统为本有限公司开发的高可靠、高性能的240V直流输出电源系统,具有系统容量大、性能价格比高等特点。

系统核心单元为R-24010高压整流电源模块,该模块将交流电转换为240V直流电,为单/三相整流模块,采用先进的高频开关技术与恒定功率输出控制方式,可以降低功率开关元件的损耗,提高效率。模块内置CPU控制板,可通过R-24010控制模块实时检测、显示模块的输出电压、输出电流、散热器温度和告警信号等信息,并可通过R-24010模块控制R-24010模块的开/关状态。

本系统由R-24010控制模块进行控制。R-24010模块向用户提供了菜单形式的操作界面,用户只需按照菜单上的提示进行操作,即能使用系统各种功能。R-24010模块还具备标准的RS232接口,可以方便与智能集中控制系统连接。

SRP10U-24080电源系统采用多模块并联方式组成,可轻松实现N+1冗余配置,只要系统配置容量比实际需求容量大,就能获得更高的可靠性。

SRP10U-24080高压直流电源系统由交、直流配电机框、R-24010整流模块和监控单元组成一个一体化电源系统。

SRP10U-24080高压直流电源系统的主要功能是把交流电变换为240V的直流电,提供后端二级配电屏或通信设备使用。R-24010高压整流模块提供将交流电变换为240V直流电的功能。R-24010模块提供系统控制和通信功能。R-24010模块面板上可以显示R-24010模块的输出电压、输出电流、温度、告警信号等信息,并能控制单个模块的开/关。绝缘检测单元可以检测母线的对地电压和绝缘电阻、各支路的绝缘电阻,并能发出绝缘异常告警,数据由R-24010收集。

系统在交流输入端配备了“3+1”模式的避雷器,在直流输出端也配备了避雷器,使系统具有更好的防浪涌性能。




1.1 10U-24080系统配置


标准配置


(1) 24010整流模块8个;


(2) 监控模块1个;


(3) 10U-24080配电部分


   直流配电:)  32A*2  16A*410A*4 (负载){根据用户实际使用需求而定}


1.2 10U-24080的技术性能


10U-24080适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电,也可用于其它通信设备供电。


1.2.1 基本工作原理


系统电源正常情况下,整流模块、配电单元的各种参数均由监控模块进行控制,按其预定的参数或用户命令进行工作。如果出现市电故障,此时系统将改由电池供电,随着电池的放电,电池端电压开始下降,当电池电压低于 230V上位机(可设定)电池低压告警点时,监控模块上报告警信号,直接关闭负载输出,整机不工作。当外部市电恢复,系统恢复正常工作状态(以上监控数据为系统默认值,用户可重新设置)。


电源系统的工作环境温度≥55,电源系统将需降功率输出。





1.2.2 性能指标


(1) 交流输入


额定输入电压:220VAC


输入电压范围:90280VAC


最大输入电流:120A


频率: 50Hz4763HZ


输入功率因数:≥0.98


(2) 电池输入


蓄电池组的正、负极与整流模块的直流输出并联(极性一致),工作在浮充或均充状态。


(3) 直流输出


标准电压:240VDC


电压可调范围:216V288V


直流输出电流:80A 176290VAC


              40A 151175VAC


20A 90150VAC


(4) 直流输出杂音


电话衡重杂音:  ≤2mV


宽频杂音电压:  ≤100mV (3.4KHz150KHz)


                                 ≤30mV (150KHz30MHz)


-峰值杂音电压:≤500mV20MHz范围内)


(5) 电源系统稳压精度: ≤±1


电源系统负载调整率:≤±1


电源系统源调整率:≤±1


(6) 工作效率:≥92 220Vac输入时)


             87 110Vac输入时)


(7) 其它特性:


   动态响应过冲幅度:≤±5


   动态响应恢复时间:≥10ms


   均流不平衡度:≤±5


(8) 绝缘电阻:


直流部分、交流部分、机壳之间的绝缘电阻≥10MΩ (试验电压500Vdc)


漏电流<3.5mA


(9) 绝缘强度:


对交流输入与直流输出部分施以50Hz的交流电压3000Vac,漏电流≤10mA,一分钟无击穿飞弧;交流部分与机壳施以50Hz的交流电压2500Vac,漏电流≤10mA,一分钟无击穿飞弧;对直流输出与机壳之间施以50Hz的交流电压1000Vac,漏电流≤10mA,一分钟无击穿飞弧。





 (10) 保护功能


项目

单位

/

最小值

典型值

最大值

恢复特性

输入过压告警

Vac

285

295

305

恢复回差10±5V

输入欠压告警

Vac

85

90

95

输入过压保护

Vac

300



315

可自恢复,回差10±5V

输入欠压保护

Vac

75



85

输出过压告警

Vdc

300

305

310

恢复回差1V

输出欠压告警

Vdc

205



210

恢复回差1V

输出过压保护

Vdc

305



310

不可自恢复

环境高温告警

45

50

55

恢复回差3

环境低温告警

-15

-10

-5

短路保护

A

可长期短路;检测到短路后打嗝工作,打嗝5min后如果模块输出仍然短路则关机


 (11) 机械特性:


冷却方式:风机强制冷却


系统尺寸(长××高): 482.6mm×300mm×533mm


系统总重量:30Kg(带模块)


            20Kg(带模块,机架+配电)




技术参数:
