系统核心单元为R-24010高压整流电源模块，该模块将交流电转换为240V直流电，为单/三相整流模块，采用先进的高频开关技术与恒定功率输出控制方式，可以降低功率开关元件的损耗，提高效率。模块内置CPU控制板，可通过R-24010控制模块实时检测、显示模块的输出电压、输出电流、散热器温度和告警信号等信息，并可通过R-24010模块控制R-24010模块的开/关状态。

本系统由R-24010控制模块进行控制。R-24010模块向用户提供了菜单形式的操作界面，用户只需按照菜单上的提示进行操作，即能使用系统各种功能。R-24010模块还具备标准的RS232接口，可以方便与智能集中控制系统连接。

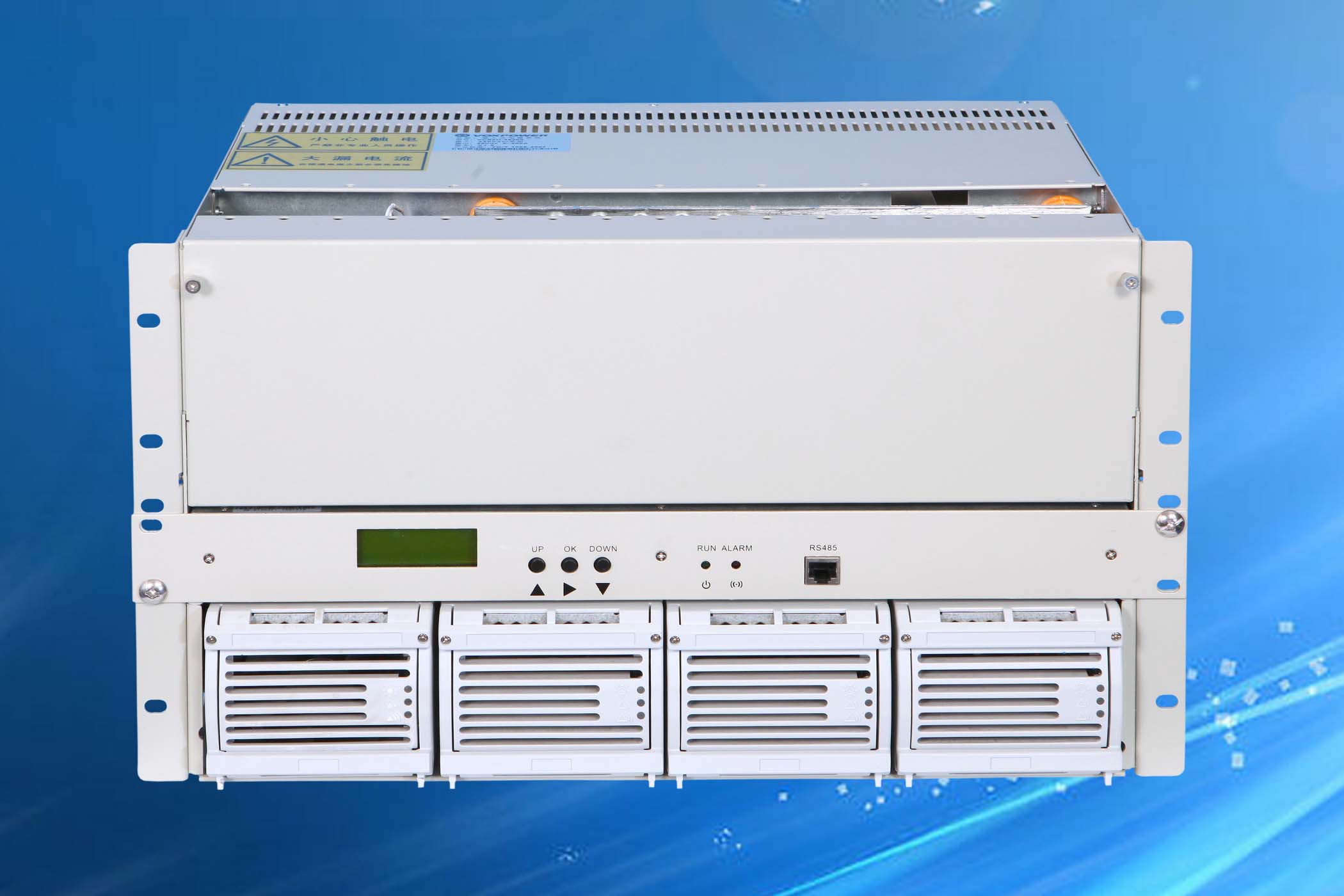

SRP8U-24040电源系统采用多模块并联方式组成，可轻松实现N+1冗余配置，只要系统配置容量比实际需求容量大，就能获得更高的可靠性。

1.1 8U-24040系统配置

标准配置

(1) 24010整流模块4个；

(2) 监控模块1个；

(3) 8U-24040配电部分

   直流配电：）  32A*2  16A*4 10A*4 (负载){根据用户实际使用需求而定}

1.2 8U-24040的技术性能

8U-24040适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电，也可用于其它通信设备供电。

1.2.1 基本工作原理

系统电源正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果出现市电故障，此时系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压低于240V上位机(可设定)电池低压告警点时，监控模块上报告警信号，直接关闭负载输出，整机不工作。当外部市电恢复，系统恢复正常工作状态（以上监控数据为系统默认值，用户可重新设置）。

电源系统的工作环境温度≥55℃，电源系统将需降功率输出。

1.2.2 性能指标

(1) 交流输入

额定输入电压：220VAC

输入电压范围：90～280VAC

最大输入电流：60A

频率： 50Hz；47～63HZ

输入功率因数：≥0.98

(2) 电池输入

蓄电池组的正、负极与整流模块的直流输出并联（极性一致），工作在浮充或均充状态。

(3) 直流输出

标准电压：240VDC

电压可调范围：216V～288V

直流输出电流：40A （176～290VAC）

              20A （151～175VAC）

20A （90～150VAC）

(4) 直流输出杂音

电话衡重杂音：  ≤2mV

宽频杂音电压：  ≤100mV (3.4KHz～150KHz)

                                 ≤30mV (150KHz～30MHz)

峰-峰值杂音电压：≤500mV（20MHz范围内）

(5) 电源系统稳压精度： ≤±1％

电源系统负载调整率：≤±1％

电源系统源调整率：≤±1％

(6) 工作效率：≥92％ （220Vac输入时）

             ≥87％ （110Vac输入时）

(7) 其它特性：

   动态响应过冲幅度：≤±5％

   动态响应恢复时间：≥10ms

   均流不平衡度：≤±5％

(8) 绝缘电阻：

直流部分、交流部分、机壳之间的绝缘电阻≥10MΩ (试验电压500Vdc)

漏电流＜3.5mA

(9) 绝缘强度：

对交流输入与直流输出部分施以50Hz的交流电压3000Vac，漏电流≤10mA，一分钟无击穿飞弧；交流部分与机壳施以50Hz的交流电压2500Vac，漏电流≤10mA，一分钟无击穿飞弧；对直流输出与机壳之间施以50Hz的交流电压1000Vac，漏电流≤10mA，一分钟无击穿飞弧。

 (10) 保护功能

 (11) 机械特性：

冷却方式：风机强制冷却

系统尺寸（长×深×高）： 482.6mm×300mm×266mm

系统总重量：≤16Kg（带模块）

            ≤8Kg(不带模块，机架+配电)
