一、概述

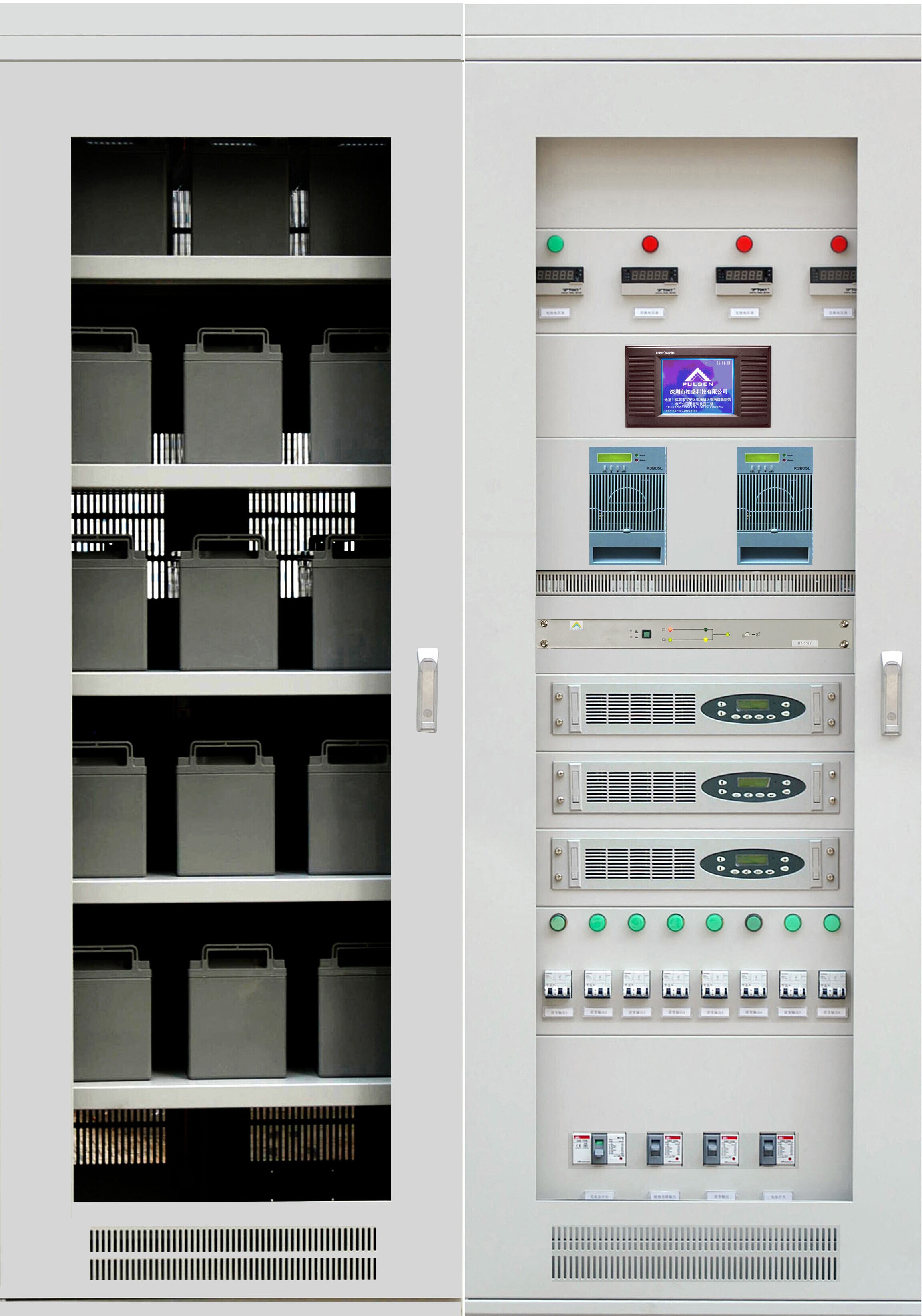

HD-ES系列(单相)和HD-ET系列(三相)系列智能型应急电源屏是完全按照中华人民共和国国家标准《GB17945-2000》、《GB16806-2006》及电力行业标准《DL/T459－2000》等研制开发的应急电源屏。
充电回路：采用了K3B10L智能高频开关电源模块，给电池充电和逆变器供电，充电模块可带电插拔
逆变回路：逆变回路由多个DT系列逆变器并联组成，逆变模块可带电插拔；逆变器模块为自组并联工作。
系统监控：PM4监控系统采用分布式结构，分别由主监控、交流监控单元、直流监控单元、开关量监控单元、电池巡检仪等组成，大屏幕汉字菜单显示。
冗余设计：充电模块和逆变模块均可N+1冗余备份，大幅提高系统可靠性。
系统具有配置灵活，使用操作简单、可靠性高、维护简便，可带电热插拔等优点；具有“遥测、遥信、遥调、遥控”四遥功能。
模块化逆变电源系统是新型的高品质应急电源，适用于地铁、高铁、隧道、发电厂、变电站、机场等场所。
二、模块化逆变电源系统功能特点
l
模块化设计
系统中充电、逆变均采用先进的模块化设计。
l
全数字化控制
充电模块采用智能化软开关技术，内置CPU；
逆变模块采用高频开关电源技术和32位DSP全数字化SPWM控制技术，具有抗干扰能力强、运算速度快、智能化程度高等特点，控制精度和输出波形质量高。
l
N+1并联冗余设计
充电模块和逆变模块，都可组成N+1并联冗余系统，可靠性高，并联模块数可达16台，配置灵活方便。
l
自主均流技术
各模块的运行及并联均由内置DSP独立控制完成，不需另加控制或并联单元,均流效果极佳。
l
带电插拔结构
模块的安装和维修极为方便，更换一个模块只需几十秒钟，使系统维护变得安全、简单、高效，并且扩容灵活方便。
l
智能化电池管理
系统可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，有效地延长了电池的使用寿命。
l
监控管理
LCD液晶显示及故障声光报警，汉字操作界面，可显示和设置模块的工作状态和工作参数，显示直观，且具有RS232/RS485远程通讯口，操作与监视简单方便。
l
声光报警
如果系统出现故障，将有声光报警，面板上具有消音键消除故障声音报警，一旦出现新故障声音报警又将产生。在故障没有消失之前光报警不会消失。
l
电气隔离
系统的输出与输入完全电气隔离，整个配电系统的绝缘性能良好。
l
组态灵活
既可组成单相并联系统，也可方便地组成三相系统提供三相交流电。
|
