您的位置 --> 首页 --> UPS逆变器 --> 48V通信逆变器
|
|
| 产品描述： |

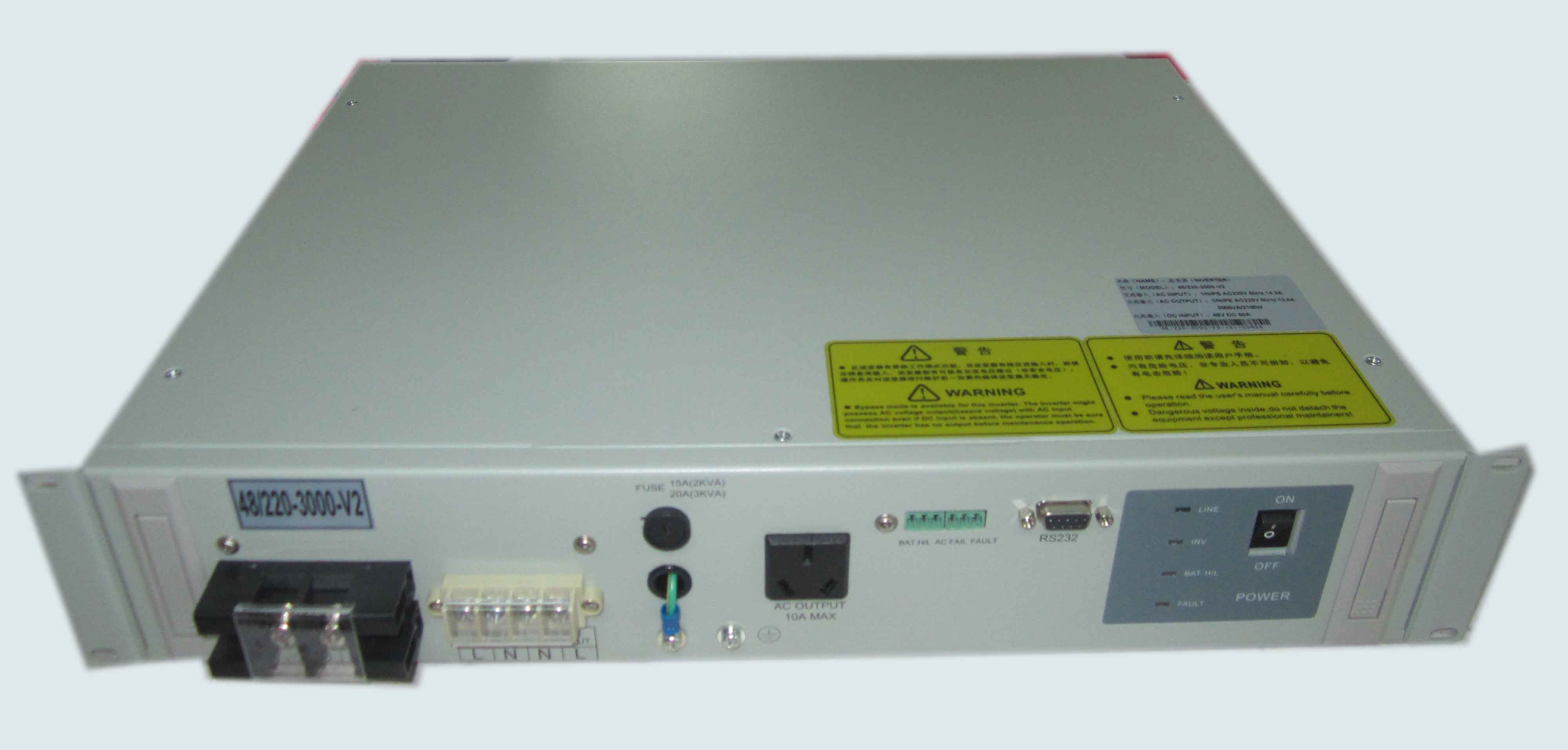

| 产品名称：48V通信逆变电源，品牌:艾诺斯华达 ;型号:48-220-V2 ;加工定制:是 ;类型:通信逆变器 ;电路拓扑结构:全桥式 ;输出电压波形:正弦波 ;输入电压范围:48 V;输出电压:220 V;输出功率:1－3KVA;逆变效率:80 %;电压调整率:1 %;负载调整率:5 % |
|
资料下载： 点击下载  |
| 产品特征： |
|
表1-1 48V通信逆变器48-220-V2 系列(2～3KVA)主要技术指标
|
型号技术特性和参数
|
|
48-220-2000-V2
|
48-220-3000-V2
|
|
额定输出容量
|
|
2000VA/1400W
|
3000VA/2100W
|
|
交流输入
|
额定电压
|
|
220V
|
|
ECO 电压范围
|
|
230±15%V
|
|
频率范围
|
|
45～55Hz
|
|
直流输入
|
额定电压
|
|
48VDC
|
|
额定电流
|
|
33A
|
50A
|
|
正常工作直流电压范围
|
|
（44～58）±1VDC
|
|
开机输入最大冲击电流
|
|
< 额定电流的150%
|
|
正常开机电压范围
|
|
（44～58）±1VDC
|
|
直流输入低压告警点
|
|
44.0±2VDC
|
|
直流输入高压告警点
|
|
58±1VDC
|
|
直流输入低压保护点
|
|
41±1VDC
|
|
直流输入过压保护点
|
|
60±1VDC
|
|
反灌宽频杂音电流相对值
|
|
<10%
|
|
交流输出
|
输出电压
|
|
220Vac±2%（ 逆变输出）（ECO 模式输出时候与市电相同）
|
|
输出频率
|
|
50Hz±1%
|
|
动态电压瞬变
|
|
<10%
|
|
动态瞬变恢复时间
|
|
< 60ms
|
|
波形
|
|
正弦波THD <3% （线性负载）
|
|
空调带载特性
|
|
允许带载1 台1.5P 或一台1P 空调＋100W 负载
|
|
过载能力
|
|
105~125%持续不小于60S，126~200%
负载持续不小于1S
|
|
输出电流峰值系数
|
|
不小于3
|
|
逆变转旁路转换时间
|
|
< 8ms
|
|
ECO 转逆变器延时启动时间
|
|
10S
|
|
输出方式
|
|
输出接线排
|
|
优先输出
|
|
该机型默认逆变优先输出，ECO 模式可设置
|
|
型号技术特性和参数
|
48-220-2000-V2
|
48-220-3000-V2
|
|
面板显示方式
|
LED 指示灯（指示工作状态）
|
|
通讯接口
|
DB9 通信接口1 个，干接点信号三个（市电停电、直流欠/过压、故障）
|
|
报警功能
|
直流输入异常、过载、逆变器故障
|
|
保护功能
|
直流输入过压、欠压保护、过载保护、过温保护、短路保护、输出过压、低压保护
|
|
传导
|
满足YD/T983-1998 A 级标准
|
|
辐射
|
满足YD/T983-1998 A 级标准
|
|
抗扰性
|
满足YD/T983-1998 A 级标准
|
|
绝缘电阻
|
> 2MΩ（500VDC）
|
|
绝缘强度
|
2800VDC （输入、输出对地），1 分钟无飞弧
|
|
冷却方式
|
风冷
|
|
音频噪声
|
<55dB（1 米）
|
|
工作环境
|
工作温度
|
－20℃~ +40℃
|
|
相对湿度
|
0~95% ，无冷凝
|
|
海拔高度
|
海拔高度≤1500m ，满足GB3859.2-93 降额要求
|
|
存储环境
|
储存温度
|
-40℃~+65℃
|
|
相对湿度
|
0%~95% ，无冷凝
|
|
尺寸（mm）（宽×深×高）
|
标准19英寸机架嵌入式：482×350×88
|
|
单机重量（kg）
|
9.5
|
|
