| 产品描述： |

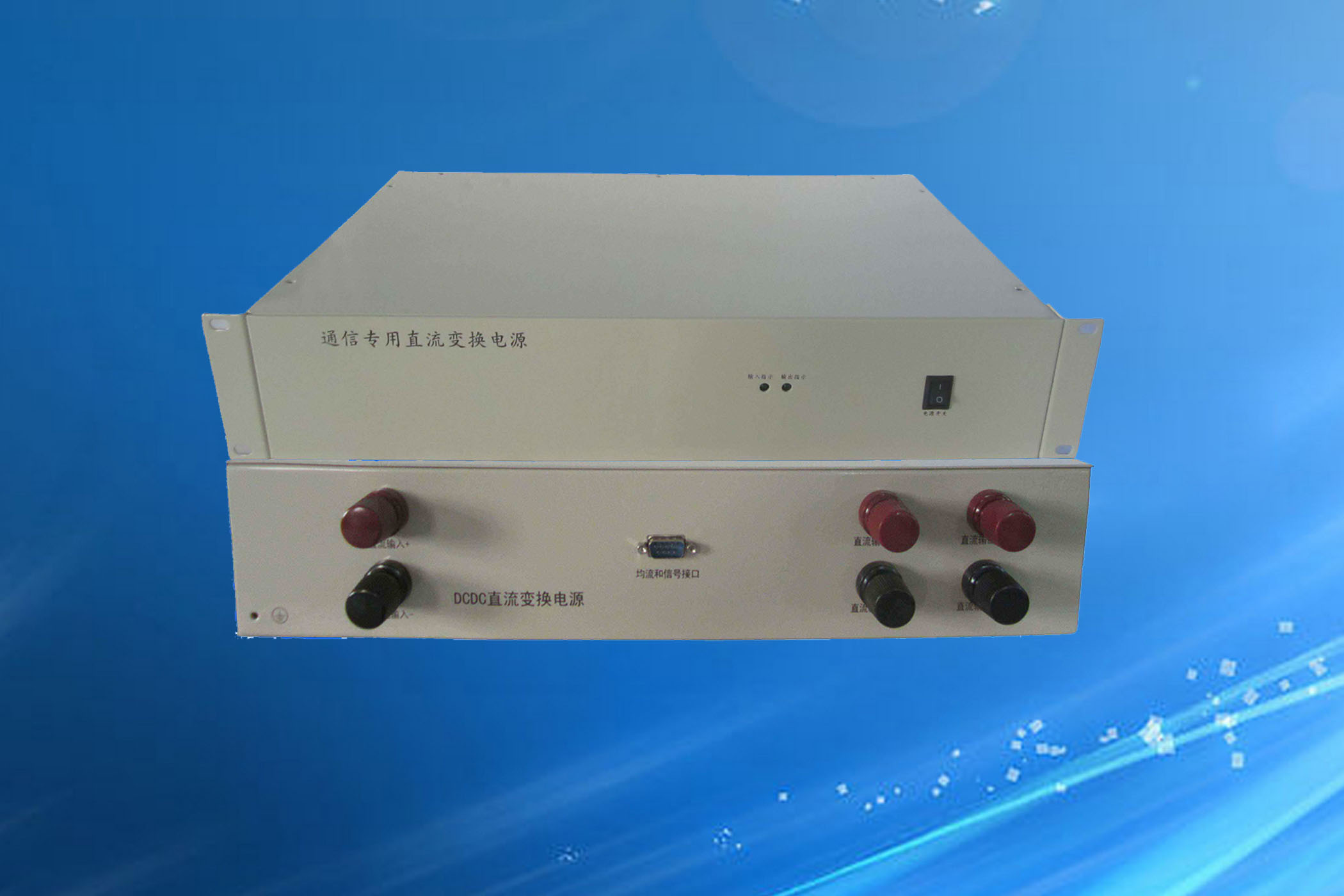

| 产品特性：直流转直流,DC-DC转换电源,直流变压器,直流变换电源，直流变换器 产品简介：DD-2U48S2430；品牌:艾诺斯华达 ;加工定制:是 ;输入电压:48VDC;输出电压:24 V;输出电流:70A;输出功率:1800 W |
|
资料下载： 点击下载  |
| 产品特征： |
| 直流变换电源产品特点 ☆ 输入电网范围宽
☆ 直流输出电压连续可调
☆ 稳压精度高
☆ 输出杂音纹波小
☆ 智能风扇
☆ 效率高、体积小、重量轻 | ☆ 保护功能强
输出功率限制保护
过流、短路保护
输入过压、欠压保护
输出过压保护
☆ 可提供19英寸机架式及台式 | 第二章 技术指标 一、环境条件 1、工作温度：-25℃～+55℃ 2、贮存温度：-40℃～+80℃ 3、相对湿度：10%～90% 4、海拔高度：≤3000m 5、大气压力：70～106KPa 6、散热方式：风机强制散热 二、输入特性 项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 | 输入电压范围 | Vdc | 42 | 48 | 58 | | 输入电压频率范围 | Hz | | | | | 输入冲击电流 | A | | | | 输入48Vdc，25℃冷启动 | 三、输出电气特性 1、基本输出特性 输出电压 | 输出电压范围 | 输出电流范围 | 稳压精度 | 负载调整率 | 源调整率 | 纹波 | 26.8Vdc | 28.2V | 1900W：0.1A～70.0A | ≤±1％ | ≤±0.6％ | ≤±0.5％ | ≤200ｍV | 备注：纹波测试需在额定输入/输出，且在输出端加并0.NX2UF薄膜电容和10uF/50V高频电解电容各一个，示波器带宽为20MHｚ进行测量。 2、其它输出特性 项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 | 输出功率 | W | - | 1900 | | | 输出效率 | ％ | 85 | 88 | | 满载 | 温度系数 | /℃ | | | ±0.02％ | | 输出噪音 | mVpp | | | 2 | 输入220Vdc，满载，300-3400HZ | 宽频输出噪音 | mV | | | 50 | 输入220Vdc，满载，3400Hz-150KHz | 宽频输出噪音 | mV | | | 20 | 输入220Vdc，满载，150KHz-30MHz | 动态响应过冲 | %Vo | | | ±3 | 输入220Vdc，50%-100%满载 | 输出上升时间 | Sec | | | 5 | 输入220Vdc，满载，DC上电到稳定DC输出 | 开关机过冲 | %Vo | | | ±5 | 输入170-285Vdc | 四、保护功能 项目 | 单位 | 有/无 | 最小值 | 典型值 | 最大值 | 恢复特性 | 输入过压保护 | V | 有 | | 58 | | DC输出关断 | 输入欠压保护 | V | 有 | | 42 | | DC输出关断 | 24V输出过压保护 | V | 有 | | 29 | | 输入48Vdc | 24V输出限流保护 | A | 有 | | 71 | | 输入220Vdc/-54V输出 | 短路保护 | A | 有 | | | 80 | 输入155-275Vdc | 五、安规及绝缘等级 项目 | 等级 | 标准（或测试条件） | 绝缘电压（输出对地） | 710Vdc | 710Vdc /1分钟 /漏电流≤10mA | 绝缘电压（输入对地） | 2100Vdc | 2100Vdc /1分钟 /漏电流≤10mA | 绝缘电压（输入对输出） | 4300Vdc | 4300Vdc /1分钟 /漏电流≤10mA | 绝缘电阻 | 10MΩ | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ | 漏电流 | ≤5mA | 输入280Vdc，50Hz | 备注：测试时去掉放电管 六、EMC 项目 | 指标要求 | 标准 | 传导干扰(CE) | CLASS A | EN55022 | 辐射干扰(RE) | CLASS A | EN55022 | 浪涌(SURGE) | 8/20 – 4KV – 3KA | EN61000-4-5 | 七、其他特性 项目 | 指标要求 | 性能 | 机器噪音 | 输入电压和输出电压电流范围内，距离电源前、后、左、右1米，距离上、下1.5米，电源的噪音应小于55dB(A) | 通过 | MTBF | 100,000H | 通过 | 振动 | 5～9Hz，振幅3.5mm，9～200 Hz，加速度10m/s2,3轴向，每个方向扫频振动5次（3*50分钟），电源不损坏。 | 通过 | 冲击 | 半正弦波，加速度为20G，脉冲宽度为11ms，X、Y、Z三方向，各三次 | 通过 | 防尘 | 有一定的防尘功能 | 通过 | 气味 | 无异味或有害性气体 | 通过 | 整机尺寸：深（290mm）*宽（482.6mm）*高（89mm） |
