产品描述:


产品特性:直流转直流,DC-DC转换电源,直流变压器,直流变换电源,直流变换器

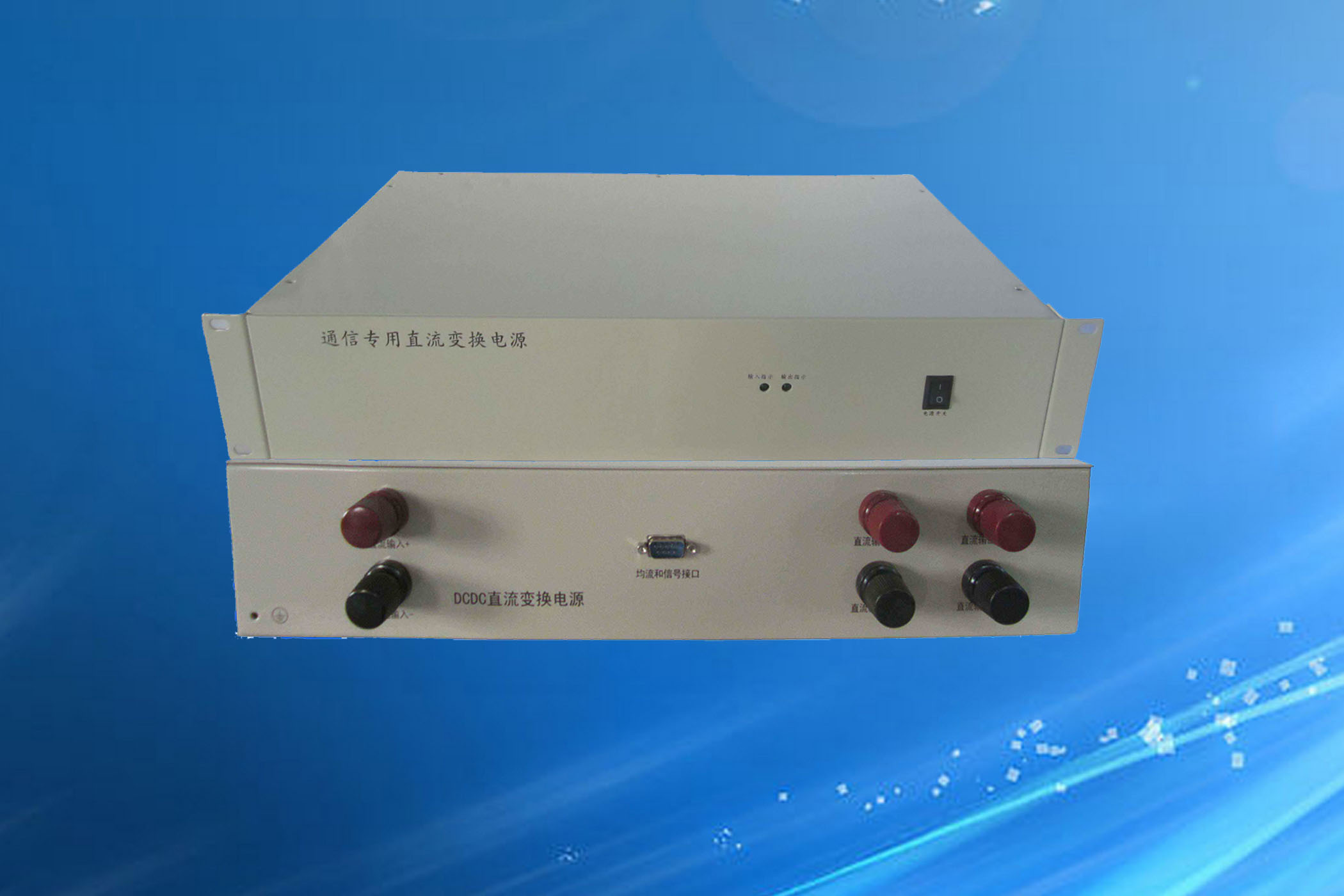

产品简介:DD-2U48S4880;品牌:艾诺斯华达 ;加工定制: ;输入电压:48 VDC;输出电压:48 V;输出电流:80A;输出功率:4800 W;

资料下载: 点击下载
产品特征:


直流变换电源产品特点

  输入电网范围宽
  直流输出电压连续可调
  稳压精度高
  输出杂音纹波小
  智能风扇
  效率高、体积小、重量轻

保护功能强
  输出功率限制保护
  过流、短路保护
  输入过压、欠压保护
  输出过压保护
可提供19英寸机架式及台式



第二章  技术指标

一、环境条件

1、工作温度:-25+55

2、贮存温度:-40+80

3、相对湿度:10%90%

4、海拔高度:3000m

5、大气压力:70106KPa

6、散热方式:风机强制散热

二、输入特性

项目

单位

最小值

典型值

最大值

测试条件

输入电压范围

Vdc

26

48

63



输入电压频率范围

Hz









输入冲击电流

A





120

输入48Vdc25冷启动

三、输出电气特性

1、基本输出特性

输出电压

输出电压范围

输出电流范围

稳压精度

负载调整率

源调整率

纹波

-53.5Vdc

-42.0-60.0V

4500W: 0.1A80.0A

±1

±0.6

±0.5

200V

备注:纹波测试需在额定输入/输出,且在输出端加并0. 2UF薄膜电容和10uF/50V高频电解电容各一个,示波器带宽为20MHz进行测量。

2、其它输出特性

项目

单位

最小值

典型值

最大值

测试条件

输出功率

W

-

4500





输出效率

88

90



满载

温度系数

/





±0.02



输出噪音

mVpp





2

输入48Vdc,满载

宽频输出噪音

mV





50

输入48Vdc,满载,

宽频输出噪音

mV





20

输入48Vdc,满载

动态响应过冲

%Vo





±3

输入48Vdc50%-100%满载

输出上升时间

Sec





5

输入48Vdc,满载,DC上电到稳定DC输出

开关机过冲

%Vo





±5

输入42-80Vdc

四、保护功能

项目

单位

/

最小值

典型值

最大值

恢复特性

输入过压保护

V



64



DC输出关断

输入欠压保护

V



24



DC输出关断

-48V输出过压保护

V



58



输入48Vdc

-48V输出限流保护

A



81



输入24Vdc/-60V输出

短路保护

A





121

输入24-60Vdc

五、安规及绝缘等级

项目

等级

标准(或测试条件)

绝缘电压(输出对地)

710Vdc

710Vdc /1分钟 /漏电流10mA

绝缘电压(输入对地)

2100Vdc

2100Vdc /1分钟 /漏电流10mA

绝缘电压(输入对输出)

4300Vdc

4300Vdc /1分钟 /漏电流10mA

绝缘电阻

10MΩ

在正常大气压下,相对湿度为90%,试验电压为直流500V时,电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ

漏电流

5mA

输入80Vdc

备注:测试时去掉放电管

六、EMC

项目

指标要求

标准

传导干扰(CE)

CLASS A

EN55022

辐射干扰(RE)

CLASS A

EN55022

浪涌(SURGE)

8/20 – 4KV – 3KA

EN61000-4-5



七、其他特性

项目

指标要求

性能

机器噪音

输入电压和输出电压电流范围内,距离电源前、后、左、右1,距离上、下1.5,电源的噪音应小于55dB(A)

通过

MTBF

100,000H

通过

振动

59Hz,振幅3.5mm9200 Hz,加速度10m/s2,3轴向,每个方向扫频振动5次(3*50分钟),电源不损坏。

通过

冲击

半正弦波,加速度为20G,脉冲宽度为11msXYZ三方向,各三次

通过

防尘

有一定的防尘功能

通过

气味

无异味或有害性气体

通过

整机尺寸:深(290mm*宽(482.6mm*高(89mm
