| 产品描述： |
|
产品特性：直流转直流,DC-DC转换电源,直流变压器,直流变换电源，直流变换器

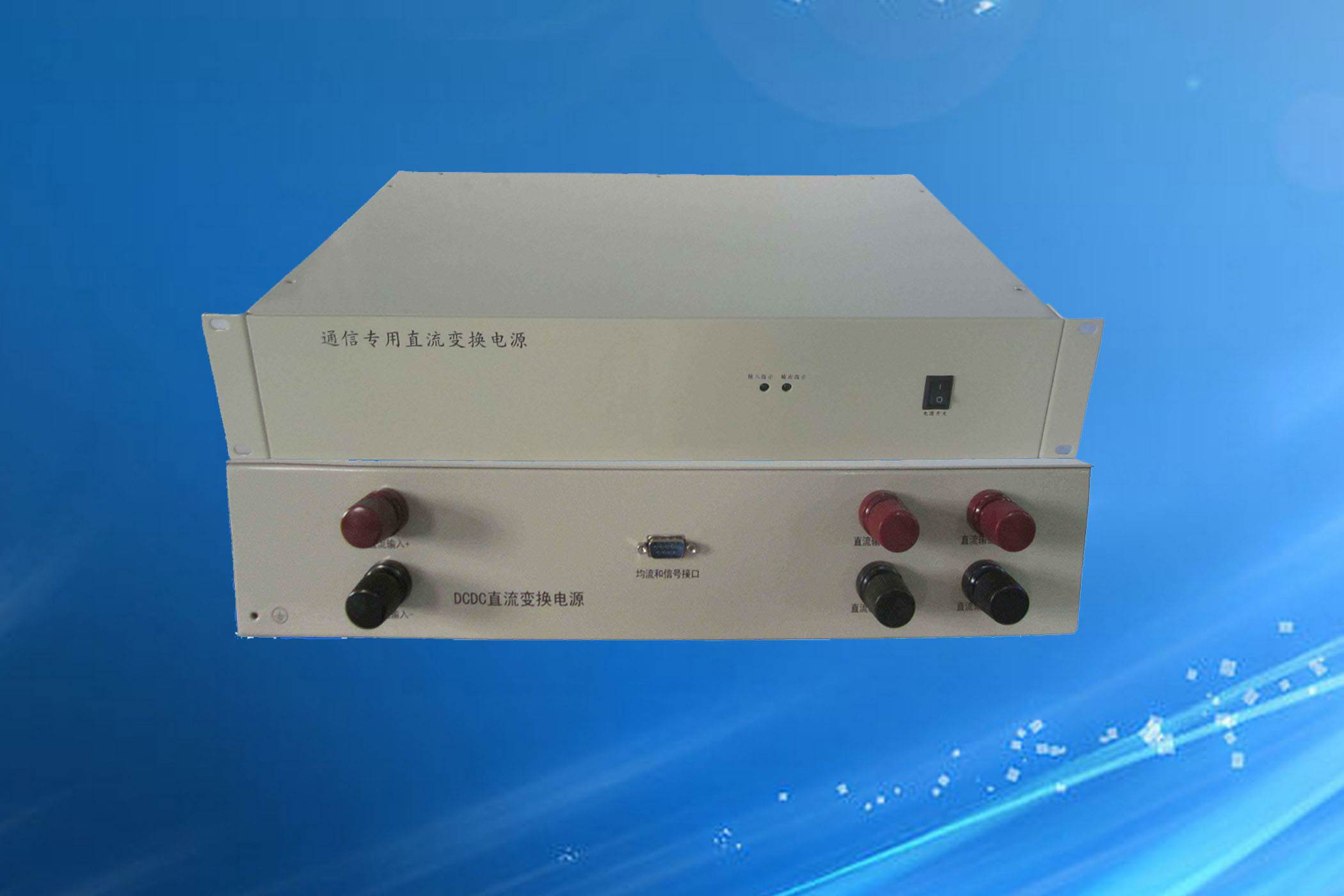

产品简介：DD-2U48S2470；品牌:艾诺斯华达 ;加工定制:是 ;输入电压:48 VDC;输出电压:27 V;输出电流:70A;输出功率:1900 W;
|
|
资料下载： 点击下载  |
| 产品特征： |
|
直流变换电源产品特点
|
☆ 输入电网范围宽
☆ 直流输出电压连续可调
☆ 稳压精度高
☆ 输出杂音纹波小
☆ 智能风扇
☆ 效率高、体积小、重量轻
|
☆ 保护功能强
输出功率限制保护
过流、短路保护
输入过压、欠压保护
输出过压保护
☆ 可提供19英寸机架式及台式
|
第二章
技术指标
一、环境条件
1、工作温度：-25℃～+55℃
2、贮存温度：-40℃～+80℃
3、相对湿度：10%～90%
4、海拔高度：≤3000m
5、大气压力：70～106KPa
6、散热方式：风机强制散热
二、输入特性
|
项目
|
单位
|
最小值
|
典型值
|
最大值
|
测试条件
|
|
输入电压范围
|
Vdc
|
40
|
48
|
60
|
|
|
输入电压频率范围
|
Hz
|
|
|
|
|
|
输入冲击电流
|
A
|
|
|
30
|
输入29Vdc，25℃冷启动
|
三、输出电气特性
1、基本输出特性
|
输出电压
|
输出电压范围
|
输出电流范围
|
稳压精度
|
负载调整率
|
源调整率
|
纹波
|
|
（浮充）
-25.3Vdc
|
-25.0～-26.0V
|
1600W：0.1A～60.0A
|
≤±1％
|
≤±0.6％
|
≤±0.5％
|
≤200ｍV
|
|
（均充）
-28.2Vdc
|
-28.0～-29.0V
|
|
BAT
|
-20V～30V
|
0A～10A
|
-
|
-
|
-
|
-
|
备注：纹波测试需在额定输入/输出，且在输出端加并0.NX2UF薄膜电容和10uF/50V高频电解电容各一个，示波器带宽为20MHｚ进行测量。
2、其它输出特性
|
项目
|
单位
|
最小值
|
典型值
|
最大值
|
测试条件
|
|
输出功率
|
W
|
-
|
1600
|
|
|
|
输出效率
|
％
|
88
|
90
|
|
满载
|
|
温度系数
|
/℃
|
|
|
±0.02％
|
|
|
输出噪音
|
mVpp
|
|
|
2
|
输入48Vdc，满载
|
|
宽频输出噪音
|
mV
|
|
|
50
|
输入48Vdc，满载，
|
|
宽频输出噪音
|
mV
|
|
|
20
|
输入48Vdc，满载
|
|
动态响应过冲
|
%Vo
|
|
|
±3
|
输入48Vdc，50%-100%满载
|
|
输出上升时间
|
Sec
|
|
|
5
|
输入48Vdc，满载，DC上电到稳定DC输出
|
|
开关机过冲
|
%Vo
|
|
|
±5
|
输入40-60Vdc
|
四、保护功能
|
项目
|
单位
|
有/无
|
最小值
|
典型值
|
最大值
|
恢复特性
|
|
输入过压保护
|
V
|
有
|
|
60
|
|
DC输出关断
|
|
输入欠压保护
|
V
|
有
|
|
40
|
|
DC输出关断
|
|
BAT欠压保护
|
V
|
有
|
21
|
22
|
23
|
|
|
-24V输出过压保护
|
V
|
有
|
29
|
|
30
|
输入24Vdc
|
|
-24V输出限流保护
|
A
|
有
|
|
61
|
|
输入48Vdc/-54V输出
|
|
短路保护
|
A
|
有
|
|
|
105
|
输入20-30Vdc
|
五、安规及绝缘等级
|
项目
|
等级
|
标准（或测试条件）
|
|
绝缘电压（输出对地）
|
710Vdc
|
710Vdc /1分钟 /漏电流≤10mA
|
|
绝缘电压（输入对地）
|
2100Vdc
|
2100Vdc /1分钟 /漏电流≤10mA
|
|
绝缘电压（输入对输出）
|
4300Vdc
|
4300Vdc /1分钟 /漏电流≤10mA
|
|
绝缘电阻
|
10MΩ
|
在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ
|
|
漏电流
|
≤5mA
|
输入28Vdc，
|
备注：测试时去掉放电管
六、EMC
|
项目
|
指标要求
|
标准
|
|
传导干扰(CE)
|
CLASS
A
|
EN55022
|
|
辐射干扰(RE)
|
CLASS
A
|
EN55022
|
|
浪涌(SURGE)
|
8/20 –
4KV – 3KA
|
EN61000-4-5
|
七、其他特性
|
项目
|
指标要求
|
性能
|
|
机器噪音
|
输入电压和输出电压电流范围内，距离电源前、后、左、右1米，距离上、下1.5米，电源的噪音应小于55dB(A)
|
通过
|
|
MTBF
|
100,000H
|
通过
|
|
振动
|
5～9Hz，振幅3.5mm，9～200 Hz，加速度10m/s2,3轴向，每个方向扫频振动5次（3*50分钟），电源不损坏。
|
通过
|
|
冲击
|
半正弦波，加速度为20G，脉冲宽度为11ms，X、Y、Z三方向，各三次
|
通过
|
|
防尘
|
有一定的防尘功能
|
通过
|
|
气味
|
无异味或有害性气体
|
通过
|
整机尺寸：深（290mm）*宽（482.6mm）*高（89mm）
|
