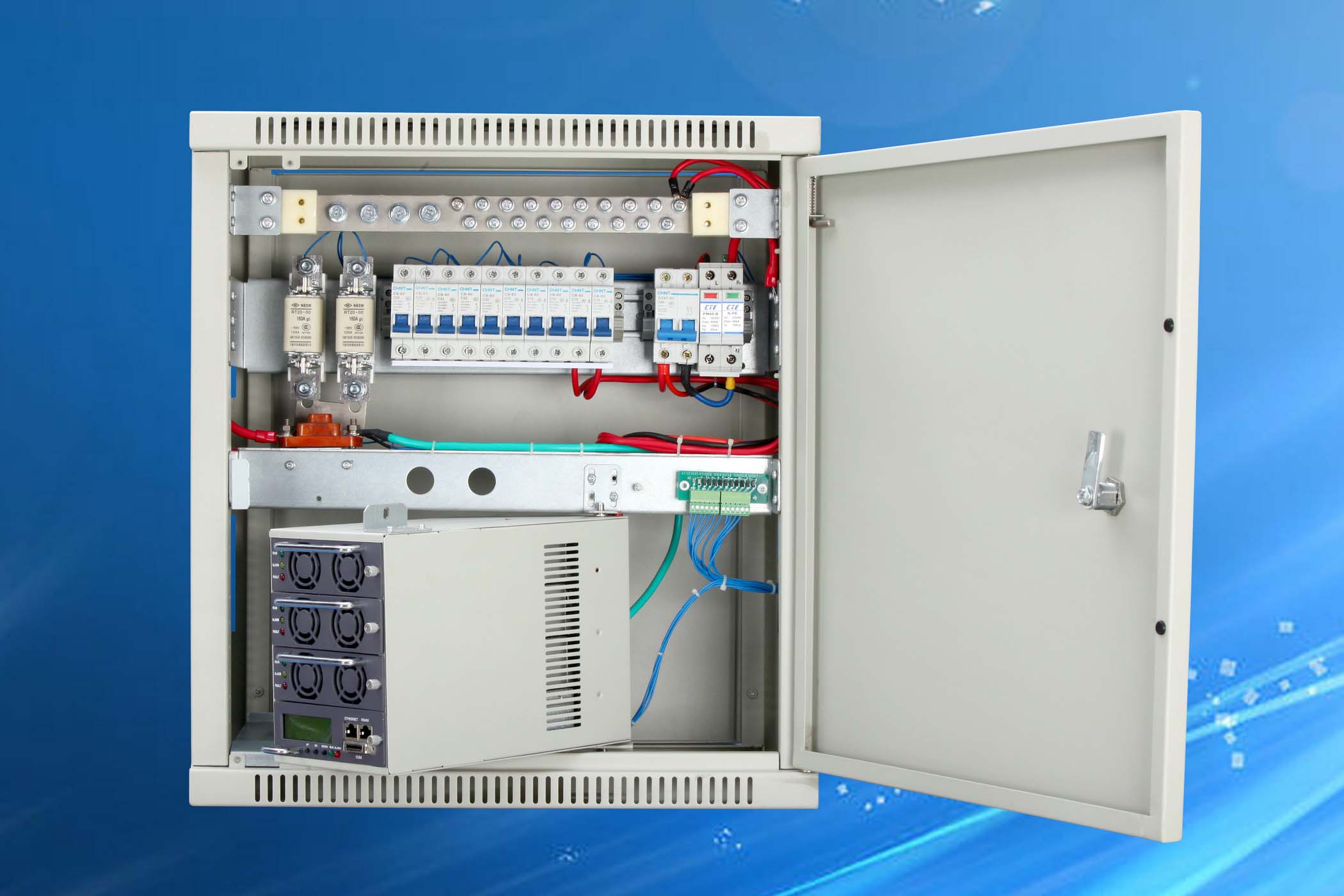

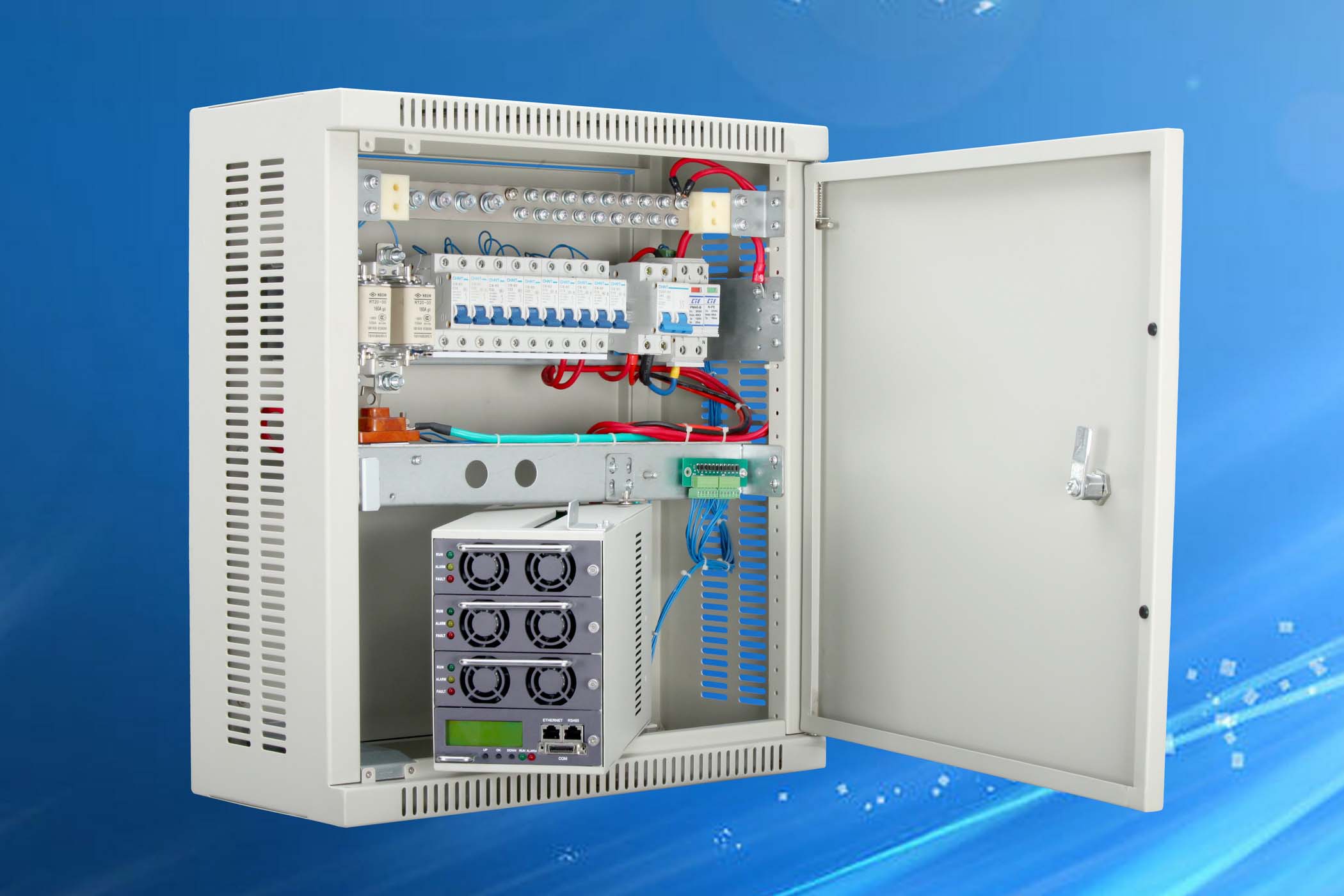

| 1.1 通信电源系统配置 电源系统由机柜配电、整流模块（最少配1个）、监控模块1个组成，具体选配模块可参考下表： 可选配置 | 整流模块 | 模块最大可选数量 | 配电 | 监控模块 | 备注 | 配置 | 90A | 3个 | 交流配电：単相输入，C极/1+1防雷； 直流配电： 电池开关100A/1P*2 负载开关：20A*2, 16A*2, 10A*4 BAT LVD：63A*1 | Monitor | 具体指标参见模块规格书 | 1.2 通信电源系统工作原理 1) 防雷保护系统电源免受雷电或高压/浪涌破坏； 2) 交流配电提供单相交流输入，及实现相关保护 3) 交流电由交流空开配电到整流器 4) 整流器并行工作把交流电变为直流电通过铜排连接至直流配电，给直流用电设备和给电池充电。根据用户的需求1-4个模块可以自由选配。 5) DC配电将输出电能给设备及对电池充电，提供负载与电池的下电工作。提供两路电池接口多路负载接口（负载接口可以按用户的要求随意配置）。 6) 当市电掉电时，电池给用电设备供电，当蓄电池电压降低到LVD下电设定值（LVD的脱离值为43.2V，恢复值为50V），负载将被断开。在电池电压下降到下电设定值时，在断开负载之前，控制器会发出蜂鸣声告警，并向上位机或远程控制中心发送告警信息,再断开电池以防止电池过放电. 7) 控制器监控所有实时数据，并储存最近1000多个告警信息.控制器会检测监控输出电压，电流，自动累计工作时间，检测交流电压、电流，检测交流各空开的状态，防雷模块的状态，直流配电各空开，熔丝状态以及各环境监控量的参数等. 8) 控制器可最多控制16个模块。电源系统由控制器控制工作，开始工作在初始缺省参数状态或者设定参数状态。用户参数可以通过控制器键盘或者后台PC来设定。系统的运行参数和状态既可以显示在控制器的ＬＣＤ上，也可以显示在后台ＰＣ。系统可以通过串口连接实现远程监控，也可以通过TCP/IP网络组成集中监控。本系统也可以方便的同其他的环境动力控制系统设备商组网工作。 9) 控制器记录电池充放电的电压，电流，时间。可以根据电池充放电的曲线判断电池的好坏。 10) 用户在现场能通过液晶显示和键区实地监控和更改设置/状态 11) 后台监控控制失效时, 液晶显示的控制功能将被作为备用控制器工作。 12) 控制器发送数据至上位机或远程监控中心。 13) 用户可以通过电源监控软件来远程或本地更改系统设置或状态.(远程情况下最多允许255个基站，可扩展到65535个基站。) 14) 输出的防雷功能实现完美的抗浪涌设计。 1.3 通信电源系统性能指标 输入 | 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | 额定工作电压范围 | | 110/220 | | Vac | | 输入电压范围 | 90 | 220 | 290 | Vac | 三相五线输入相对相380V/相对零线220VAC | 输入频率 | 43 | 50 | 67 | Hz | | 电池输入 | 43.2 | 53.5 | 58 | Vdc | 蓄电池组的正、负极与整流模块的直流输出并联（极性一致） | 输出 | 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | 输出电压范围 | 42 | 53.5 | 58 | Vdc | | 输出电流范围 （最大电流） | 0 | | 90 | A | 输入170～285VAC，当输入电压低于170Vac时，按降额方式输出 | 稳压精度 | | | ±1 | % | | 负载调整率 | | | ±1 | % | | 源调整率 | | | ±1 | % | | 均流度 | | | ±5 | % | | 电池输出 | 63A*1 | 100A*1 | 125A*1 | A | | 纹波(峰-峰值) | | | 200 | mv | 带宽为20MHｚ测量。 | 输出效率 | 91 | 93 | | % | 220Vac 输入 | 保护 | 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | 输入过压保护 | 300 | | | Vac | 可自恢复 | 输入过压保护恢复 | 290 | | | Vac | | 输入欠压保护 | | | 85 | Vac | 可自恢复 | 输入欠压保护恢复 | | | 90 | Vac | | 输出过压保护 | 58.5 | 59 | 60.5 | Vdc | 锁死 | 输出短路保护 | | | | | 不带电池情况下可长期短路，可自恢复 | 1.4 工作环境要求 工作温度：-30 ~ 55℃ 储存温度：-40 ~ 70℃ 环境湿度：0 ~ 80% ( 40±2℃ ) 大气压力：70 ~ 106KPA 工作电压：40 ~ 60VDC 2. 系统指标
绝缘等级 | 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | 输入-输出 | | 3000 | | Vac | | 输入-机壳 | | 3000 | | Vac | | 输出-机壳 | | 1000 | | Vac | | 绝缘电阻 | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ | 工作环境 | 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | 工作温度 | -20 | | 55 | °C | ≥55°C时，电源需降功率输出 | 储存温度 | -40 | | 80 | °C | | 湿度 | 10 | | 90 | % | 相对湿度, 不凝固. | 大气压力 | 70 | | 106 | KPa | | 海拔高度 | 0 | | 3000 | m | | 冷却方式 | 整流模块自带风机强制冷却 | 机械特性 | 整机尺寸 | 554mm宽×652mm深×298.3mm高 | 整机重量 | ≤60Kg（带模块） ≤40Kg（带模块，机柜+配电不带电池） | |
