1.1 通信电源系统配置
电源系统由机柜配电、整流模块（最少配1个）、监控模块1个组成，具体选配模块可参考下表：
|
可选配置
|
整流模块
|
模块最大可选数量
|
配电
|
监控模块
|
备注
|
|
配置
|
90A
|
3个
|
交流配电：単相输入，C极/1+1防雷；
直流配电：
电池开关100A/1P*2
负载开关：20A*2, 16A*2,
10A*4
BAT LVD：63A*1
|
Monitor
|
具体指标参见模块规格书
|
1.2 通信电源系统工作原理
1) 防雷保护系统电源免受雷电或高压/浪涌破坏；
2) 交流配电提供单相交流输入，及实现相关保护
3) 交流电由交流空开配电到整流器
4) 整流器并行工作把交流电变为直流电通过铜排连接至直流配电，给直流用电设备和给电池充电。根据用户的需求1-4个模块可以自由选配。
5) DC配电将输出电能给设备及对电池充电，提供负载与电池的下电工作。提供两路电池接口多路负载接口（负载接口可以按用户的要求随意配置）。
6) 当市电掉电时，电池给用电设备供电，当蓄电池电压降低到LVD下电设定值（LVD的脱离值为43.2V，恢复值为50V），负载将被断开。在电池电压下降到下电设定值时，在断开负载之前，控制器会发出蜂鸣声告警，并向上位机或远程控制中心发送告警信息,再断开电池以防止电池过放电.
7) 控制器监控所有实时数据，并储存最近1000多个告警信息.控制器会检测监控输出电压，电流，自动累计工作时间，检测交流电压、电流，检测交流各空开的状态，防雷模块的状态，直流配电各空开，熔丝状态以及各环境监控量的参数等.
8) 控制器可最多控制16个模块。电源系统由控制器控制工作，开始工作在初始缺省参数状态或者设定参数状态。用户参数可以通过控制器键盘或者后台PC来设定。系统的运行参数和状态既可以显示在控制器的ＬＣＤ上，也可以显示在后台ＰＣ。系统可以通过串口连接实现远程监控，也可以通过TCP/IP网络组成集中监控。本系统也可以方便的同其他的环境动力控制系统设备商组网工作。
9) 控制器记录电池充放电的电压，电流，时间。可以根据电池充放电的曲线判断电池的好坏。
10) 用户在现场能通过液晶显示和键区实地监控和更改设置/状态
11) 后台监控控制失效时, 液晶显示的控制功能将被作为备用控制器工作。
12) 控制器发送数据至上位机或远程监控中心。
13) 用户可以通过电源监控软件来远程或本地更改系统设置或状态.(远程情况下最多允许255个基站，可扩展到65535个基站。)
14) 输出的防雷功能实现完美的抗浪涌设计。
1.3 通信电源系统性能指标
|
输入
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
额定工作电压范围
|
|
110/220
|
|
Vac
|
|
|
输入电压范围
|
90
|
220
|
290
|
Vac
|
三相五线输入相对相380V/相对零线220VAC
|
|
输入频率
|
43
|
50
|
67
|
Hz
|
|
|
电池输入
|
43.2
|
53.5
|
58
|
Vdc
|
蓄电池组的正、负极与整流模块的直流输出并联（极性一致）
|
|
输出
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输出电压范围
|
42
|
53.5
|
58
|
Vdc
|
|
|
输出电流范围
（最大电流）
|
0
|
|
90
|
A
|
输入170～285VAC，当输入电压低于170Vac时，按降额方式输出
|
|
稳压精度
|
|
|
±1
|
%
|
|
|
负载调整率
|
|
|
±1
|
%
|
|
|
源调整率
|
|
|
±1
|
%
|
|
|
均流度
|
|
|
±5
|
%
|
|
|
电池输出
|
63A*1
|
100A*1
|
125A*1
|
A
|
|
|
纹波(峰-峰值)
|
|
|
200
|
mv
|
带宽为20MHｚ测量。
|
|
输出效率
|
91
|
93
|
|
%
|
220Vac 输入
|
|
保护
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输入过压保护
|
300
|
|
|
Vac
|
可自恢复
|
|
输入过压保护恢复
|
290
|
|
|
Vac
|
|
|
输入欠压保护
|
|
|
85
|
Vac
|
可自恢复
|
|
输入欠压保护恢复
|
|
|
90
|
Vac
|
|
|
输出过压保护
|
58.5
|
59
|
60.5
|
Vdc
|
锁死
|
|
输出短路保护
|
|
|
|
|
不带电池情况下可长期短路，可自恢复
|
1.4 工作环境要求
工作温度：-30 ~ 55℃
储存温度：-40 ~ 70℃
环境湿度：0 ~ 80% ( 40±2℃ )
大气压力：70 ~ 106KPA
工作电压：40 ~ 60VDC
2. 系统指标
|
绝缘等级
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输入-输出
|
|
3000
|
|
Vac
|
|
|
输入-机壳
|
|
3000
|
|
Vac
|
|
|
输出-机壳
|
|
1000
|
|
Vac
|
|
|
绝缘电阻
|
在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ
|
|
工作环境
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
工作温度
|
-20
|
|
55
|
°C
|
≥55°C时，电源需降功率输出
|
|
储存温度
|
-40
|
|
80
|
°C
|
|
|
湿度
|
10
|
|
90
|
%
|
相对湿度, 不凝固.
|
|
大气压力
|
70
|
|
106
|
KPa
|
|
|
海拔高度
|
0
|
|
3000
|
m
|
|
|
冷却方式
|
整流模块自带风机强制冷却
|
|

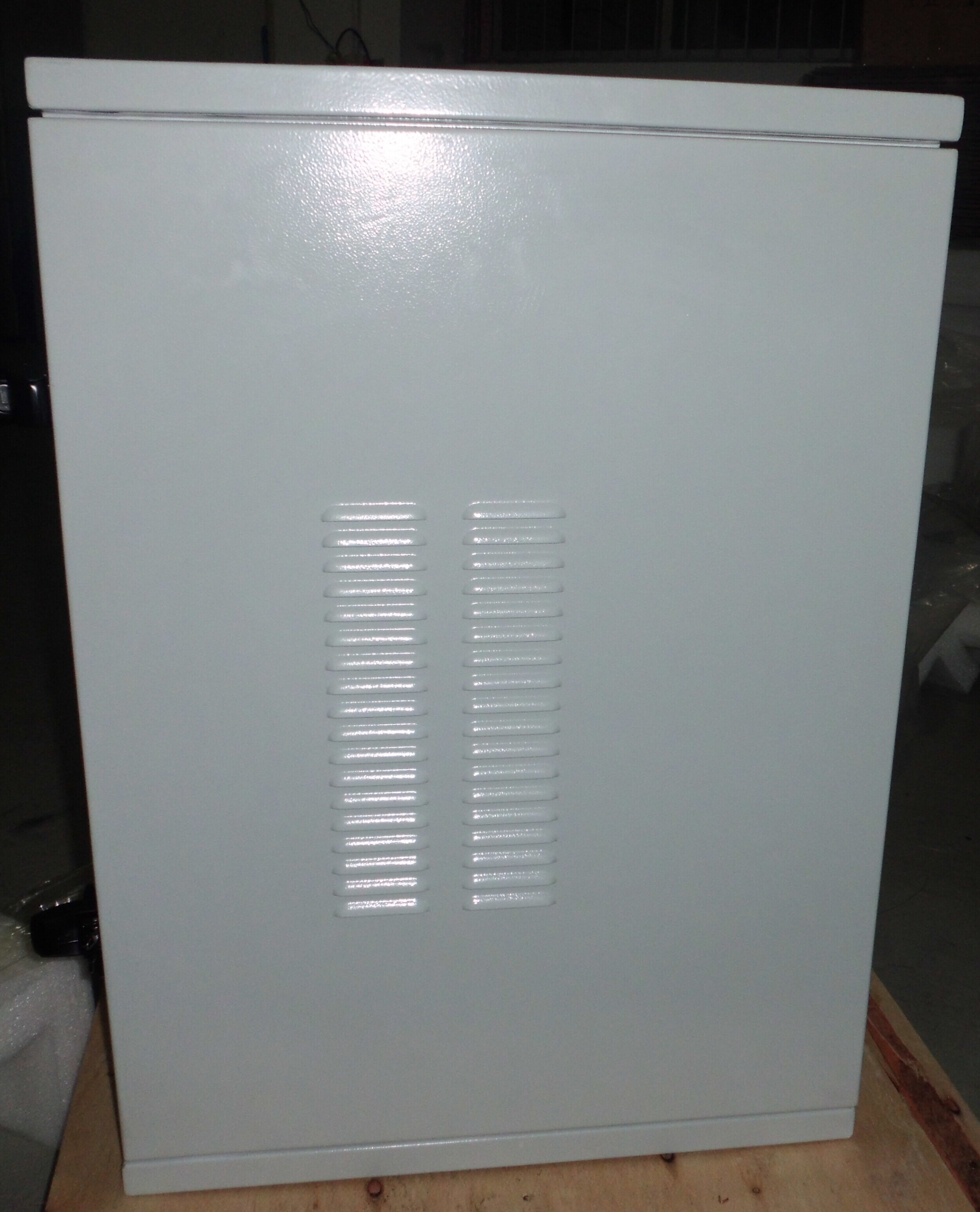

机械特性
|
|
整机尺寸
|
554mm宽×652mm深×298.3mm高
|
|
整机重量
|
≤60Kg（带模块）
≤40Kg（带模块，机柜+配电不带电池）
|
|
