| 特征
u 系统工作温度范围宽至-25℃～+55℃
u 采用软开关技术，系统效率 ≥89.5%
u 系统采用无损伤热插拔技术，方便维护
u 输入过、欠压保护
u 输出过压保护
u 输出限流保护
u 输出短路保护
u 输入防反接
u 过温保护
u 嵌入式安装
u 输出直流防雷保护
u 自动均流技术，可实现并机输出

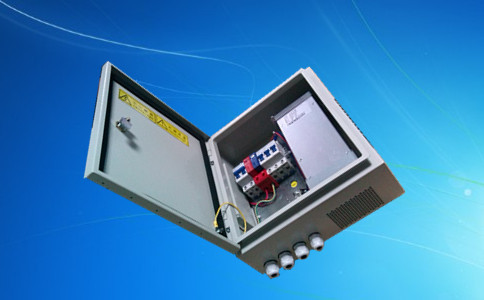

1.1 电源系统配置
电源系统由配电箱、1个整流模块组成，具体选配模块可参考下表：
|
可选配置
|
整流模块
|
模块最大可选数量
|
配电
|
备注
|
|
配置
|
50A
|
1个
|
输入：2P空气开关，C极/1+1直流防雷；
直流配电：
负载开关：32A/1P*1 20A/1P*1 10A/1P*1
|
具体指标参见模块规格书
|
1.2 电源系统工作原理

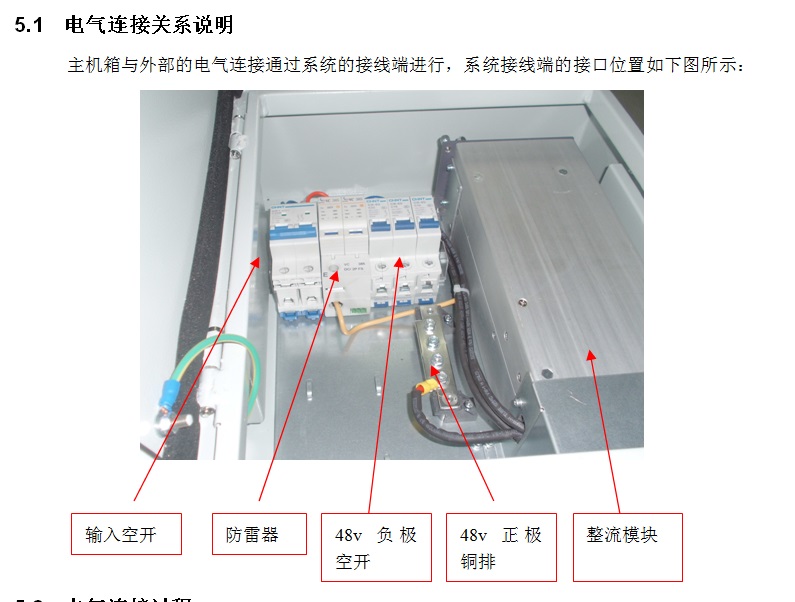

220V直流或交流输入通过INPUT空气开关控制后经过防雷，再进入整流模块，INPUT对电源起到过载、短路保护作用。
用户的负载接入电源系统的直流输出空气开关，对客户的设备起到分断控制以及提供过载、短路保护作用。
2. 系统指标
|
环境
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
工作温度
|
-25
|
|
55
|
°C
|
≥55°C时，电源需降功率输出
|
|
储存温度
|
-40
|
|
80
|
°C
|
|
|
湿度
|
10
|
|
90
|
%
|
相对湿度, 不凝固.
|
|
大气压力
|
70
|
|
106
|
KPa
|
|
|
海拔高度
|
0
|
|
3000
|
m
|
|
|
冷却方式
|
风机强制冷却
|
|
基本输入特性
|
|
项目
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
交流输入电压范围
|
90
|
220
|
280
|
Vac
|
|
|
输入频率
|
45
|
50
|
65
|
Hz
|
|
|
最大输入电流
|
|
|
7.5
|
A
|
|
|
功率因数
|
0.99
|
|
|
|
额定输入/额定负载
|
|
直流输入电压范围
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输入电压范围
|
128
|
|
390
|
Vdc
|
|
|
输出
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
输出电压范围
|
42
|
53.5
|
58
|
Vdc
|
42～58vdc是通过后台软件可调，此机型默认为53.5vdc。
|
|
输出电流范围
|
0
|
50
|
|
A
|
输入为176~280Vac或者176~396Vdc
|
|
稳压精度
|
|
|
±1
|
%
|
|
|
负载调整率
|
|
|
±1
|
%
|
|
|
电话衡重杂音
|
|
|
2
|
mV
|
|
|
宽频杂音电压
|
|
|
100
30
|
mV
|
(3.4KHz～150KHz)
(150KHz～30MHz)
|
|
纹波(峰峰值)
|
|
|
200
|
mV
|
在额定输入/输出，加并0.1uF薄膜电容和10uF高频电解电容各一个，带宽为20MHｚ测量。
|
|
输出功率
|
0
|
2900
|
|
W
|
176-280Vac或者176~396Vdc输入时
|
|
0
|
1500
|
|
W
|
90-175Vac或者128~175Vdc输入时
|
|
输出效率
|
91
|
|
|
%
|
220V ac或者310Vdc输入
|
|
85
|
|
|
%
|
110V ac或者155Vdc输入
|
|
|
|
|
|
|
|
|
|
|
|
|
其它
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
温度系数
|
|
|
±0.02
|
%/℃
|
|
|
动态响应恢复时间
|
|
|
200
|
us
|
25%-50%-25%或50%-75%-50%负载变化
|
|
动态响应过冲
|
|
|
±5
|
%
|
|
|
开机输出延迟
|
3
|
|
8
|
s
|
额定输入/额定负载，额定输入电压开机到输出电压建立到42VDC；启机输出需要采用预限流功能。
|
|
开关机过冲
|
|
|
5
|
%
|
额定输入电压，额定负载
|
|
保持时间
|
10
|
|
|
ms
|
额定输入电压，额定负载，输出大于42V。
|
|
均流度
|
|
|
±5
|
%
|
|
|
保护
|
|
参数
|
最小
|
典型
|
最大
|
单位
|
注释
|
|
交流输入过压保护
|
保护点
|
285
|
305
|
|
Vac
|
带15A测试，可自恢复，回差不小于5V
|
|
恢复点
|
280
|
|
|
|
直流输入过压保护
|
保护点
|
220
|
285
|
390
|
Vdc
|
|
恢复点
|
396
|
|
|
|
交流输入欠压保护
|
保护点
|
|
|
85
|
Vac
|
带4A测试，可自恢复，回差不小于5V
|
|
恢复点
|
|
|
90
|
|
直流输入欠压保护
|
保护点
|
|
|
120
|
Vdc
|
|
恢复点
|
|
|
128
|
|
输出过压保护点
|
58.5
|
59
|
61.5
|
V
|
锁死。（输出外部过压，模块不锁死）。
|
|
输出限流保护
|
50.5
|
51.5
|
52.5
|
A
|
可自恢复。
|
|
短路保护
|
可长期短路；检测到短路后打嗝工作
|
|
自恢复
|
|
电源过温保护
|
环境温度65℃下能自动恢复
|
℃
|
备注1
|
|
风扇故障保护
|
在单风扇故障时模块自动降半功率运行并上报告警，直至模块过温保护关闭输出；两个风扇都故障时，模块上报风扇故障告警后直接关闭输出；
|
|
|
|
|
|
|
|
|
|
绝缘等级
|
|
参数
|
标准要求
|
注释
|
|
输入-输出
|
3000Vac/10mA//1min
|
无飞弧，无击穿，测试时去掉放电管
或者等效直流电压
|
|
输入-机壳
|
1500Vac/10mA//1min
|
|
输出-机壳
|
500Vac/10mA//1min
|
|
漏电流
|
＜3.5 mA
|
280Vac输入 50HZ输入
|
|
绝缘电阻
|
在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ
|
3. 机械特性
|

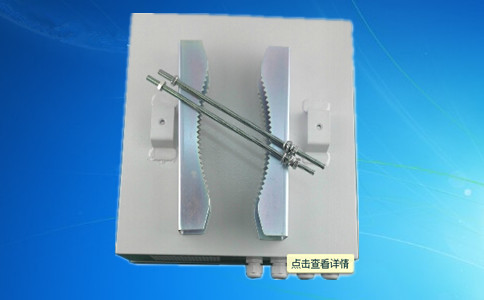

机械特性
|
|

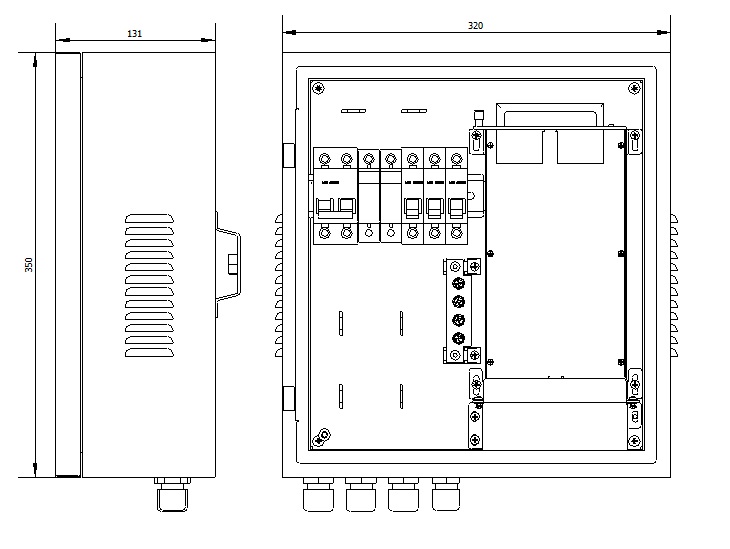

整机尺寸
|
320*350*131如下图所示
|
|
整机重量
|
整机≤12Kg（模块，配电箱+配电）
|
|
