一、产品概述：
2U直流一体化锂电通信UPS电源是一款基于微控制器全数字化处理的高性能不间断供电的高端小型通信基站电源，采用高效转换拓扑结构、智能充电控制、全自动电池维护、市电状态实时采样等先进设计方案。
产品适配于小型通信基站的19寸标准机柜，适用于对环保、安全要求严格的区域，诸如：小区、酒店、商场等。产品内置大容量磷酸铁锂电池组、充电转换器、电池管理、市电断电无缝零毫秒切换、LED显示、RS485通信全功能模块，具有体积小，寿命长、性能稳定可靠、绿色环保、免维护等特点，是一款专为“4G”、“光纤到户”通信基站设计的备用电源产品。
二、产品特点：
²
直流一体化设计：直流输出规格有48V/10A、48V/20A和48V/30A；
²
2U标准机箱设计：适应19英寸机柜；
²
内置磷酸铁锂电池：电池容量48V/20AH并可通过面板直流接口外接电池组扩容，最大支持48V/20AH电池组；
²
智能无缝切换功能：市电输入与电池输出同步同相零切换时间；
²
智能充电功能：产品自动检测电路状态并自动启动充电；
²
电池过充、过放、高低压、过温度、过载、输出短路全功能保护；
²

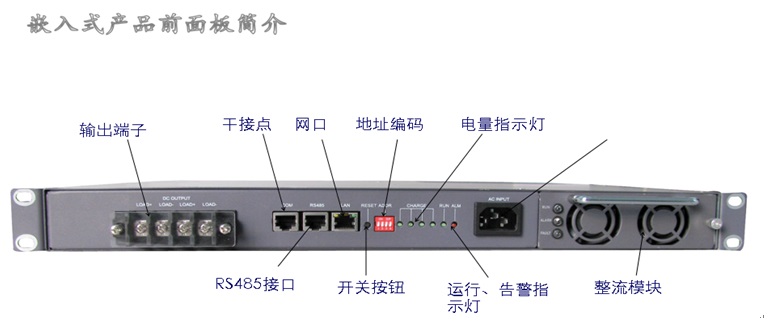

LED显示：整流模块的运行、故障和告警状态；蓄电池组剩余电量指示、运行和故障等工作状态；
²
RS485和以太网RJ45通信接口，支持上位机监控及控制；
²
符合工业级-40℃~+85℃工作环境要求；
三、规格参数：
1. 直流端特性
|
产品名称：2U直流锂电通信一体化电源
|
规格：48VDC/220VAC INPUT
|
|
型号:
|
LID－2U4820AH/4810
|
LID－2U4820AH/4820
|
LID－2U4820AH/4830
|
|
直流端特性
|
|
序号
|
项目
|
500w
|
1000w
|
1500w
|
|
1
|
工作电压范围
|
38-60VDC
|
|
2
|
低电压保护
|
40VDC±1.0VDC
|
|
3
|
高电压保护
|
56.5VDC±1.0VDC
|
|
4
|
无负载工作电流
|
≤0.15A（蓄电池组输入模式）
|
|
≤0.08A（市电模式）
|
|
5
|
输入反接保护
|
有（自动识别）
|
|
6
|
内电池类型
|
LiFePO4
(LFP)磷酸铁锂电池组 （电芯组合方式：16串2并(16S2P)）
|
|
7
|
电池规格
|
48V/20AH
|
48V/20AH
|
48V/12AH
|
|
8
|
直流输出接口
|
有/48V-10A、48V-20A和48V-30A
|
|
9
|
外接电池组扩容
|
支持
|
|
10
|
扩容电池容量
|
48V/20AH
|
|
|
11
|
蓄电池放电时间
|
120分钟
|
60分钟
|
30分钟
|
|
|
|
|
|
|
|
2. 充电端特性
|
序号
|
项目
|
48V20AH铁锂电池
|
|
1
|
输入电压范围
|
175VAC-270VAC
|
|
2
|
输入频率范围
|
47Hz--63Hz
|
|
3
|
电池最大内阻
|
≤80.0mΩ
|
|
4
|
输出电压范围
|
36VDC—60VDC
|
|
5
|
标准充电电流
|
4A
|
|
6
|
充电时间
|
5h
|
|
7
|
持续放电电流
|
20A
|
|
8
|
扩容电池组充电
|
支持（自动识别控制）
|
|
9
|
最高充电电压
|
56.2±0.8VDC
|
|
10
|
充电控制方式
|
CC/CV(constant
current/constant voltage)智能多段式
|
|
其他特性
|
|
1
|
工作指示
|
LED灯
|
|
2
|
市电/蓄电池切换
|
自动/≤0ms
|
|
3
|
通信接口
|
RS485/RJ45/干结点
（如需监控协议和后台监控软件，可到本司官网下载资料）
|
|
4
|
安全
|
设计符合IEC62040
|
|
5
|
充放电循环次数
|
1000次
|
|
