| 详细介绍：

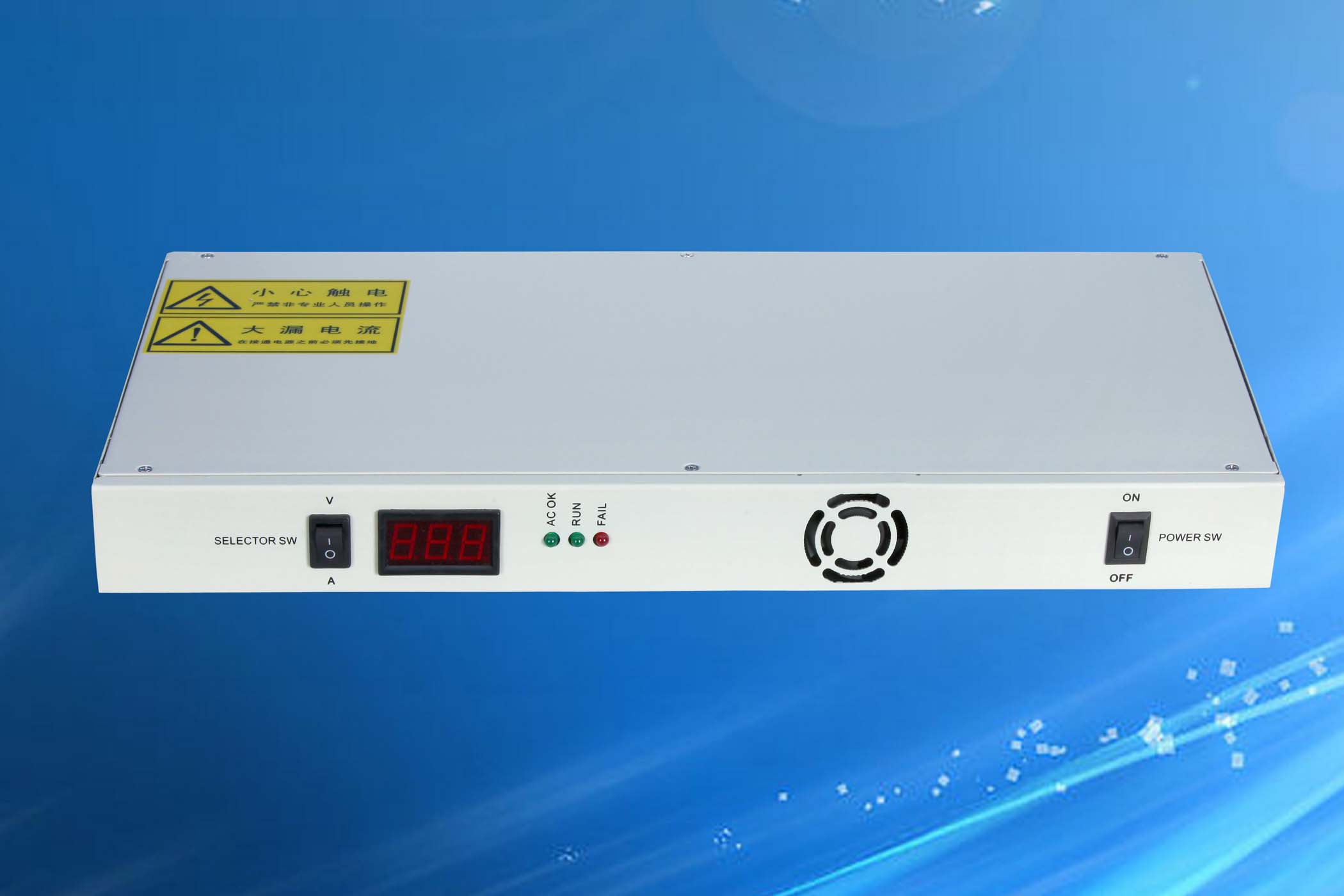

VCS1U-4810A一体化电源采用最新电路设计，结构紧凑、性能可靠。整机稳压精度高，输出效率高。输入电压范围宽。输入具有过欠压保护，输出具有过流保护、过压保护、短路保护，整机具有远程控制告警功能，采用风机强制冷却散热。
VCS1U-4810A一体化电源是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路（ASIC）、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。
VCS1U-4810A一体化电源保护电路： 开关电源在设计中必须具有过流、过热、短路等保护功能，故在设计时应首选保护功能齐备的开关电源模块，并且其保护电路的技术参数应与用电设备的工作特性相匹配，以避免损坏用电设备或开关电源。 一、输入特性 项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 | 输入电压范围 | Vac | 170 | 220 | 290 | 输入电压频率范围 | Hz | 47 | 63 | 输入冲击电流 | A | 30 | 输入220Vac，25℃冷启动 |
一体化电源
二、输出电气特性
1、基本输出特性 输出电压 | 输出电压范围 | 输出电流范围 | 稳压精度 | 负载调整率 | 源调整率 | 纹波 | -53.5Vdc | -53.0～-54.0V | 0.1A～10.0A | ≤±1％ | ≤±0.6％ | ≤±0.5％ | ≤200ｍV | BAT | -43.0～-55.0V | 0A～3A | - | - | - | - |
2、其它输出特性 项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 | 输出功率 | W | - | 500~1600 | 1600 | 输出效率 | ％ | 88 | 92 | 满载 | 温度系数 | /℃ | ±0.02％ | 输出噪音 | mVpp | 2 | 输入220Vac，满载，300-3400HZ | 宽频输出噪音 | mV | 50 | 输入220Vac，满载，3400Hz-150KHz | 宽频输出噪音 | mV | 20 | 输入220Vac，满载，150KHz-30MHz | 动态响应过冲 | %Vo | ±3 | 输入220Vac，50%-100%满载 | 输出上升时间 | Sec | 5 | 输入220Vac，满载，AC上电到稳定DC输出 | 开关机过冲 | %Vo | ±5 | 输入170-285Vac |
四、保护功能 项目 | 单位 | 有/无 | 最小值 | 典型值 | 最大值 | 恢复特性 | 输入过压保护 | V | 有 | 300 | 310 | 325 | DC输出关断 | 输入欠压保护 | V | 有 | 150 | 160 | 170 | DC输出关断 | BAT欠压保护 | V | 有 | -42.5 | -43 | -43.5 | -54V输出过压保护 | V | 有 | -60 | 62 | -64 | 输入220Vac | -54V输出限流保护 | A | 有 | 10.5 | 11 | 11.5 | 输入220Vac/-54V输出 | 短路保护 | A | 有 | 10 | 输入155-275Vac |
|
